Что такое фрезеровка, технология фрезерования

Статья подготовлена при поддержке экспертов компании Multicut https://www.multicut.ru/catalog/frezery/ – фрезерно-гравировальные станки с ЧПУ от производителя.




Фрезерование представляет собою обрабатывание заготовок, осуществляемое посредством фрез. Данная обработка может выполняться ручным методом либо на станке. Сегодня фрезерование распространено не меньше, чем точение, сверление.

Фреза является режущим приспособлением, которое выполнено в виде колеса с зубцами. Она располагает большим количество лезвий, фиксируется в станке и, крутясь на высокой скорости, убирает металлические слои с детали и осуществляет торцевое фрезерование.

Обрабатывание детали на станке, типы фрезерования

В прошлом аппараты для проведения фрезерных работ не могли функционировать автоматически. Ввиду этого получалось много бракованных изделий. С использованием современных технологий были разработаны новые устройства с ЧПУ. Их внедрение сделало проще работу фрезеровщиков.

В настоящее время современные фрезеровальные аппараты оборудованы не фрезами, а лазерами. Лазерная обработка точнее, следовательно, количество бракованных деталей невелико. Кроме того, подобное обрабатывание сочетает в себе и токарные, и фрезеровочные процедуры.

Виды фрезерования возможно подразделить по виду применяемых станков.

  1. Фрезеровальное механическое обрабатывание.
  2. Обрабатывание лазером.

Кроме того, фрезеровочная обработка классифицируется по:

  • типу используемого инструмента – концевой, периферийный, фасонный, торцевой;
  • направлению кручения фрезы по отношению к перемещению детали – навстречу, попутно;
  • местоположению на основании фрезеруемой детали – по вертикали, горизонтали, наклонно.

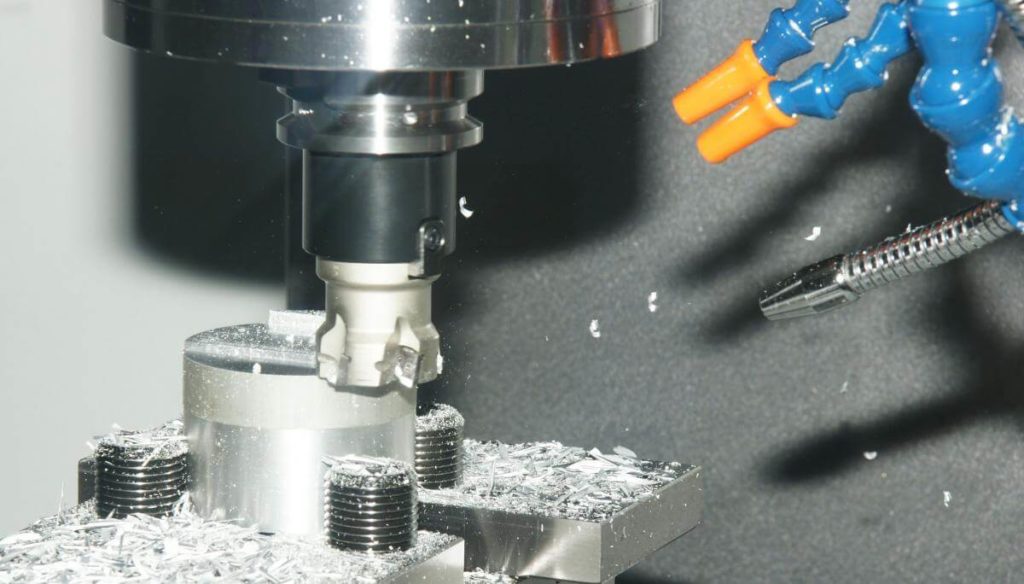

фрезерная обработка

Как осуществляется фрезерование

Любое изделие фрезеруется определенным методом. Выбор способа обработки зависит от вида станка, сложности фрезеруемой детали, материала, из которого она изготовлена.

1

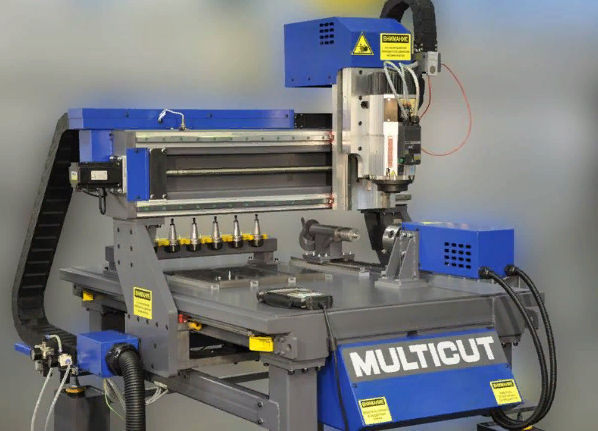

На обычном станке

Сначала рабочий подбирает инструмент. После этого он надежным образом закрепляет его на шпиндельном элементе. Обрабатывание детали осуществляется за несколько стадий:

  1. Включение малого кручения шпиндельного элемента, подведение заготовки к инструменту до минимального касания.
  2. Отведение основания с зафиксированной деталью, остановка крутящегося шпиндельного элемента.
  3. Установка нужной глубины фрезерования.
  4. Включения вращения инструмента.
  5. Ручное перемещение основания с зафиксированной заготовкой до соприкосновения с крутящимся инструментом.

Рабочему для обработки одной детали требуется комплект инструментов. Это дает возможность повысить производительность фрезерования стали.

Величина фрез подбирается при учете нужного стандарта точности. Для чернового типа фрезерования требуется 11 либо 12 квалитет точности. На финальной стадии нужен 8 либо 9 квалитет.

2

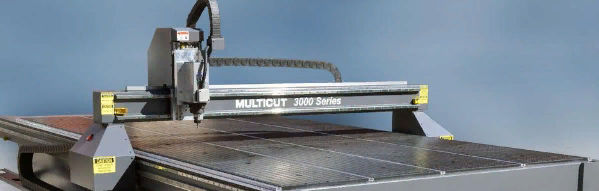

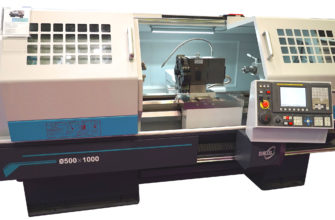

На станке с ЧПУ

Фрезерная обработка с использованием числового программного управления стала использоваться в промышленности относительно недавно. Ее родоначальником возможно назвать рычажную систему, использовавшуюся на обыкновенных фрезеровальных аппаратах.

С совершенствованием электронных систем контроль над станочным аппаратом перешел к компьютеру. Рабочий превратился в оператора ЧПУ, который взаимодействует с устройством посредством программы.

Торцевое фрезерование на устройстве ЧПУ дает возможность повысить точность, производительность, уменьшить количество бракованных заготовок, производить серийные изделия с непростой геометрией.

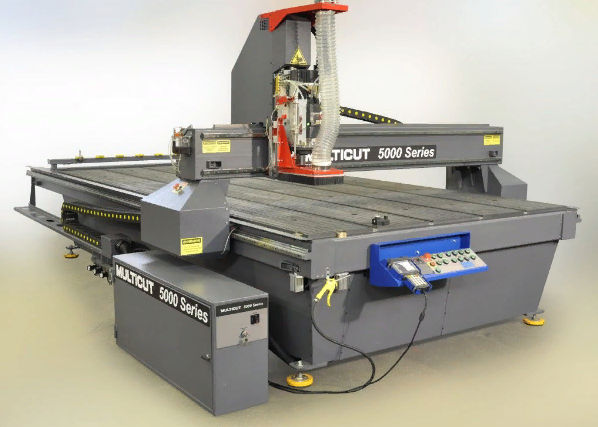

3

ЭВМ передает станку, каково число оборотов шпиндельного элемента и характеристики его перемещения (линейные координаты, глубина фрезерования). Сегодняшние устройства с ЧПУ способны осуществлять трехмерное фрезерование. Оно представляет собой обрабатывание изделия несколькими инструментами, находящимися в различных плоскостях.

Перед тем как начать фрезерные работы, рабочий создает на компьютере трехмерную модель заготовки. После этого станочный аппарат максимально точно выполняет ее воспроизведение. Специалист, который фрезерует детали на станке с ЧПУ (фрезеровщик ЧПУ), должен иметь более высокую квалификацию, чем рабочий, фрезерующий заготовки на обычном аппарате.

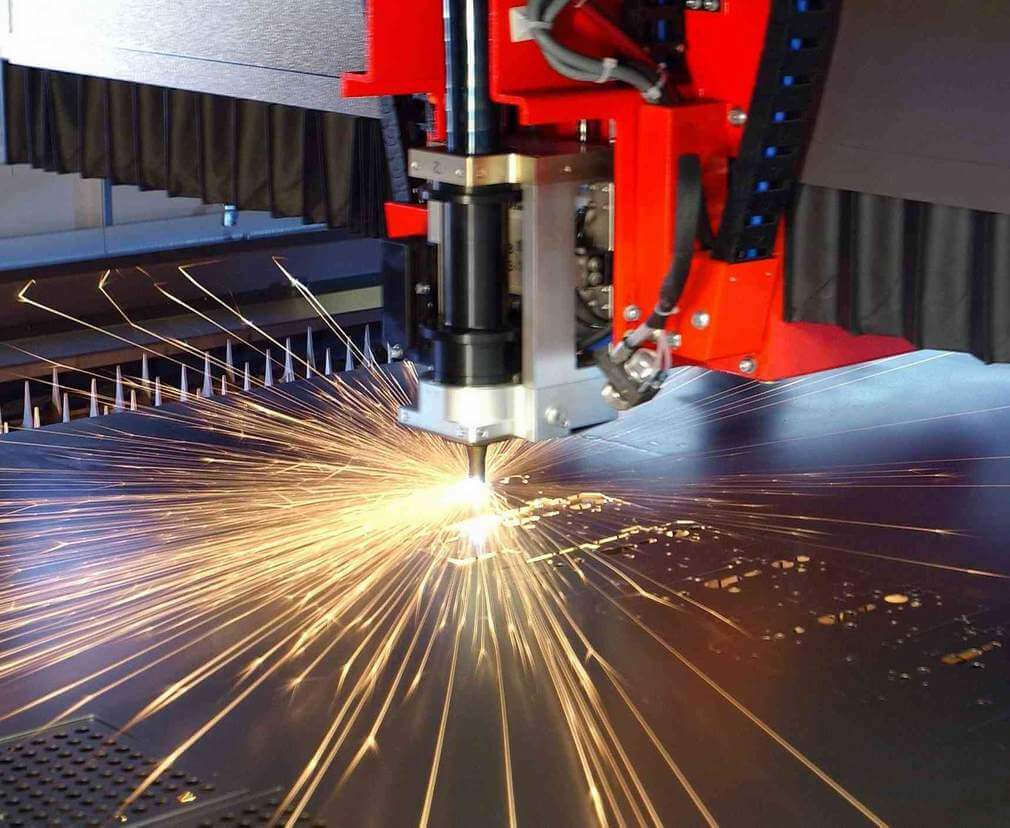

Фрезерование лазером

В настоящее время лазерное оснащение используется исключительно в аппаратах с числовым программным управлением. Подобные устройства стоят дорого, однако дают возможность максимально точно создать изделие. Кроме того, время на производство одной заготовки намного снижается.

ЧПУ устройства с лазером способны точно фрезеровать обыкновенные материалы, изготавливать объемные изделия со сложной геометрией. Единственное, что может вызвать затруднения – это производство деталей, имеющих круглую форму.

Фрезеровочные работы лазером может осуществляться 2 методами:

  • выжигание детали тепловым лазером в необходимом месте. После этого выполняется шлифование кромки;
  • шлифовальный лазер постепенно убирает металлические слои, много раз обрабатывая один и тот же участок.

При лазерном обрабатывании детали внешняя поверхность сохраняет свою гладкость. Благодаря этому нет нужды шлифовать законченное изделие.

фрезерная обработка

Фрезеровка титановых изделий

Титан все больше применяют в аэрокосмической сфере. Он считается одним из наиболее сложных для фрезерного обрабатывания металлов. Обусловлено это тем, что он слабо проводит тепло. При фрезеровке титановой детали только малая часть тепла уходит с вылетающей стружкой. Следовательно, элементы станочного устройства и обрабатываемое изделие сильно нагреваются.

Фрезеровщики ЧПУ, часто выполняющие фрезерные работы, сообщают, что следующие факторы позволяют качественно обработать титановую деталь:

  • максимальное уменьшение области соприкосновения титанового изделия и режущего инструмента;
  • острая режущая часть фрезеровочного инструмента;
  • применение инструмента с множеством зубцов;
  • небольшая толщина вылетающих опилок;
  • дуговое фрезерование в начале обработки;
  • снятие фаски под углом в сорок пять градусов по завершении прохода инструмента;
  • применение фрезы с большим задним углом;
  • скрупулезное наблюдение за глубиной осей;
  • уменьшение глубины осей фрезеровки при небольшой толщине изделия;
  • диаметр инструмента составляет семьдесят процентов от диаметра подбираемого паза;
  • использование фрез, работающих на высоких скоростях.

фрезерная обработка

Помните, что такая фрезеровка, как лазерная, стоит немало. Ввиду этого ее нужно выполнять только тогда, когда это действительно необходимо.

Стоимость фрезерной обработки зависима от геометрических показателей заготовки, типа станочного устройства и материала детали. Процесс фрезерования должен осуществлять на бесперебойно работающем фрезеровочном оснащении человек, который располагает необходимой квалификацией.



Особенности фрез

Для обрабатывания открытых плоскостей на горизонтальных аппаратах используют цилиндровые фрезы, а также сборные инструменты со сменными резцами. Для производительного обрабатывания на вертикальных устройствах применяют торцевые головки, которые оснащены резцами из твердых сплавов.

Обрабатывание соседних плоскостей, которые располагаются на различной высоте, параллельно либо наклонно, выполняют торцевыми насадными инструментами. Шлицы и щели небольшой ширины прорезают отрезными и шлицевыми фрезами. Угловые инструменты используют для фрезеровки прямых и винтовых углублений промеж зубцов при производстве фрезеровочного, разверточного, зенкеровочного и иного инструментария.

Классифицируя фрезеровальные инструменты, принимают во внимание, кроме предназначения, конструктивные особенности, метод фиксации на станочном аппарате, тип зубцов, положение зубцов по отношению к оси, их направление.

фрезерная обработка

Цилиндровые, дисковые, торцевые, угловые, фасонные приспособления фиксируют на фрезеровальных оправках. Для снижения биения оправки опоры приспособлений должны располагаться параллельно одна к другой и перпендикулярно оси инструмента. Они могут отклоняться от оси не более чем на пять сотых миллиметра. Кручение приспособлениям, зафиксированным на оправке, сообщается шпоночным элементом, расположенным продольно либо на торце.

Зубцы приспособления могут быть острозаточены либо затылованы. Первый тип зубцов точат по задней области. Показатели геометрии фрез подбираются при учете материала детали и режущей кромки, их конструктивных особенностей, условий фрезеровки.

Наличие переднего угла позволяет легче врезать фрезу и отделять стружку. Чем больше данный угол, тем меньше усилие резания. Кроме того, при большом переднем угле значительно уменьшается износ фрезы. Если этот угол мал, трение увеличивается, как и температура. Задние части фрезы подвергаются сильному износу, их прочность уменьшается. Теплоотвод также ухудшается. Ввиду этого необходимо следить за тем, чтобы передний угол был достаточным для качественного осуществления обработки.

Заказывая торцевое фрезерование, уточните, какие станочные устройства применяет компания, спросите у своих приятелей, насколько она благонадежна. Так вы гарантируете себе, что работа будет выполнена качественно, ее стоимость не будет завышена. Если вы желаете научиться работать на фрезерном станке, посмотрите обучающие видео. Помните, что изучать промышленные станки и процесс фрезерования на них домашнему мастеру ни к чему. Гораздо проще освоить бытовые станочные аппараты, оптимально подходящие для домашних нужд.

Скачать ГОСТ

ГОСТ 17025-71 Фрезы концевые с цилиндрическим хвостовиком. Конструкция и размеры
