Виды, размеры и характеристики трубной резьбы

Резьба представляет собою спираль, которая образуется на поверхности в форме конуса/цилиндра по винтовой линии с неизменным шагом. Считается ключевым компонентом резьбового соединения. Нарезка подразделяется на категории по:




  • виду поверхности (конус, цилиндр);
  • единицам измерения (дюймы, миллиметры);
  • местоположению (снаружи, внутри);
  • виду профиля (треугольник, трапеция, круг, прямоугольник);
  • предназначению (крепеж, ходовая, особая);
  • направлению (влево, вправо);
  • количеству заходов (один, несколько).

Трубная резьба предназначается для того, чтобы соединять трубы, фитинги, конструктивные части. Не стоит приравнивать ее к крепежной дюймовой. Размеры трубной резьбы – это не реальные диаметры нарезания, а условные цифры, которые характеризуют проходной диаметр обычного трубного изделия.

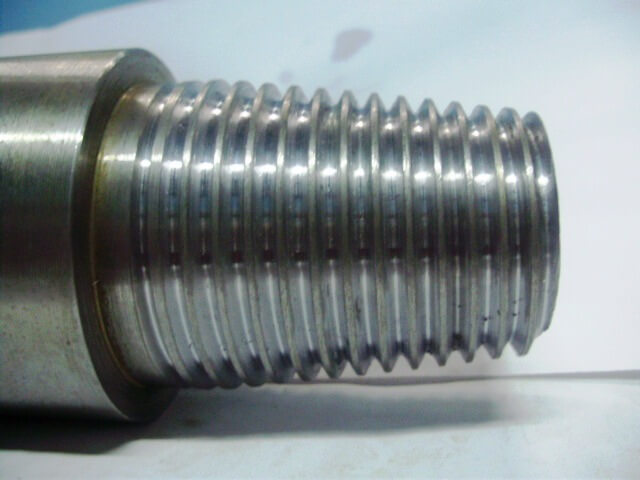

трубная резьба

Основным отличием между метрической и трубной нарезкой считается вид гребня и углублений. Метрический профиль представляет собой треугольник с равными сторонами. Ввиду этого все углы у метрической нарезки одинаковые, равняются шестидесяти градусам. Метрическая нарезка измеряется в миллиметрах, трубная – в дюймах. Кроме того, при создании трубной нарезки необходимо принимать во внимание толщину стен трубы. В различных изделиях она может быть разной, так как зависит от компрессии, на которую трубы рассчитывались при производстве.

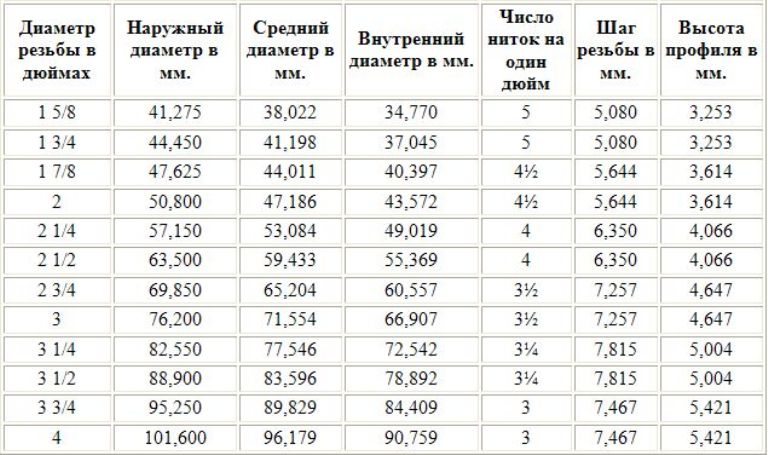

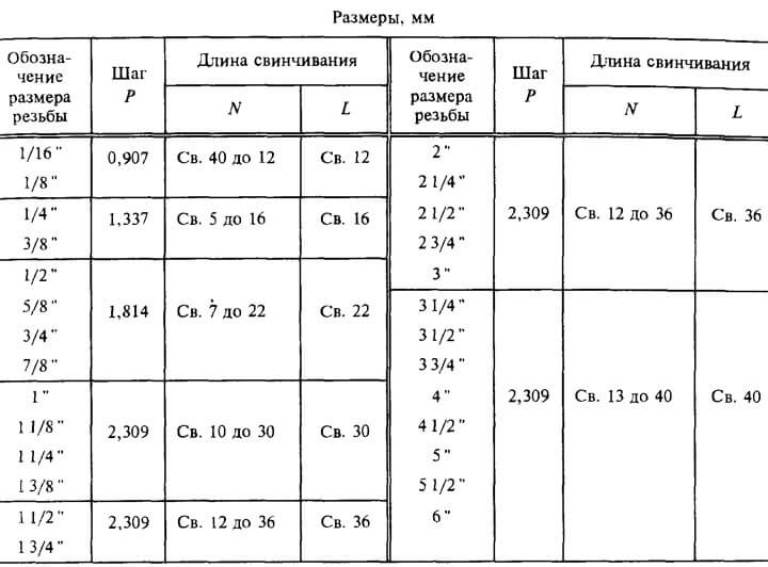

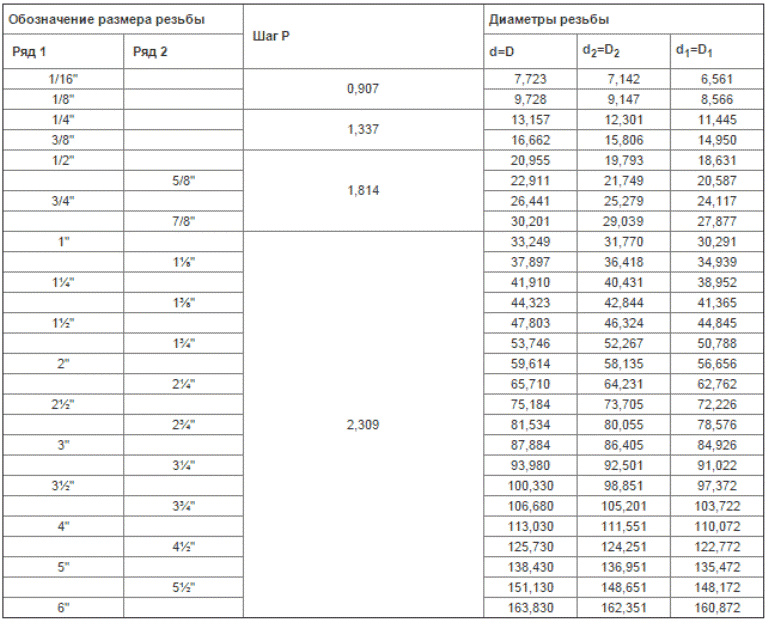

Размеры трубной резьбы

виды трубной резьбы виды трубной резьбы виды трубной резьбы виды трубной резьбы

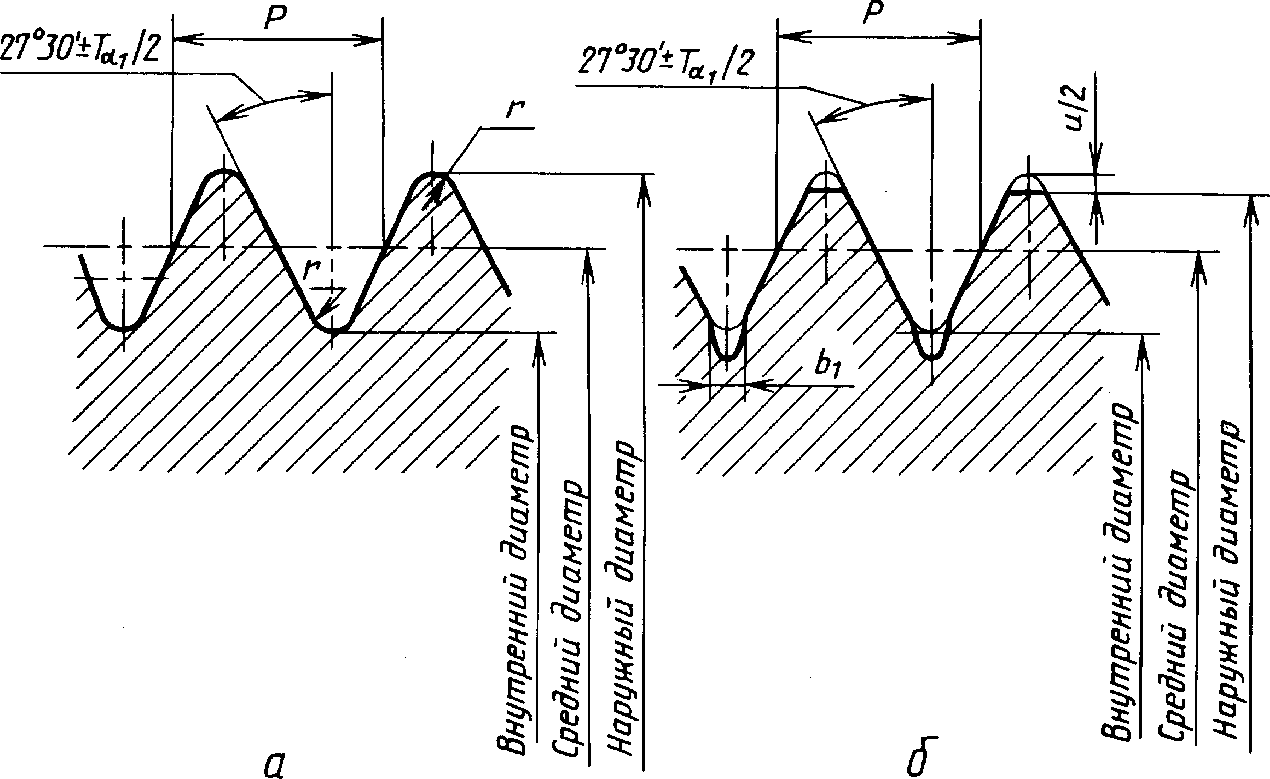

Ключевые характеристики нарезок

Всякая нарезка располагает следующими ключевыми характеристиками:

  • шаг (P) – дистанция между боковыми профильными сторонами. Измерение осуществляется в долях метра/дюйма либо количеством ниток на дюйм;
  • внешний диаметр (d, D) – диаметр цилиндра, который описан вокруг вершин внешней (d) либо углублений внутренней нарезки;
  • средний диаметр (d2, D2) – диаметр цилиндра, имеющего образующую, пересекающую резьбовый профиль так, что ее части, которые пересекаются с канавкой, равняются одной второй шага;
  • внутренний диаметр (d1, D1) – диаметр цилиндра, который вписан в углубления внешней (d1) либо вершины внутренней нарезки (D1);
  • ход (Ph) – дистанция, на которую относительно перемещается начальная средняя точка по винтовой резьбовой линии на триста шестьдесят градусов.

трубная резьба

Особенности

Таблицу трубной резьбы используют в своей работе специалисты, выполняющие работы, связанные с сантехникой. Подобный тип нарезки делится на несколько видов.

Цилиндрическая

Другое название – нарезка Витворда. Этот вид трубной резьбы применяется для создания цилиндрических соединений. Его характеристики таковы:






  • диаметр измеряется в дюймах (резьбовый профиль треугольный, угол наверху составляет пятьдесят пять градусов);
  • максимальный радиус трубного изделия – три дюйма.

Чтобы объединять трубные изделия большего радиуса, требуется выполнять сварные работы.

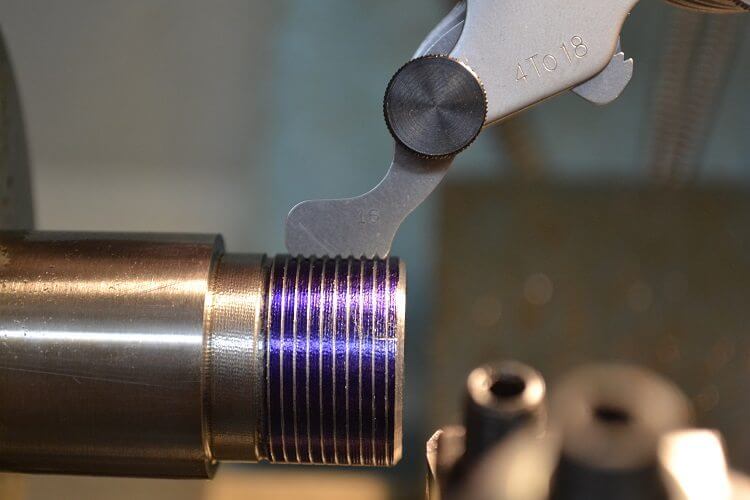

Цилиндрическая

Коническая

Подобные трубные резьбы используются в конических соединениях. Кроме того, с их помощью стыкуют внутреннюю цилиндрическую и внешнюю коническую нарезку. Уплотнителем выступает сама резьба. Для объединения требуется применять герметизирующее средство.

Трубная резьба конического вида имеет такие параметры:

  • диаметр замеряется в дюймах;
  • буквы в наименовании показывают расположение (R – снаружи, Rc – внутри, LH – слева).

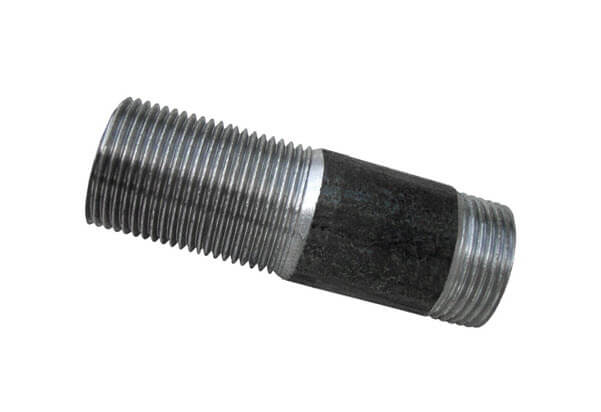

трубная резьба

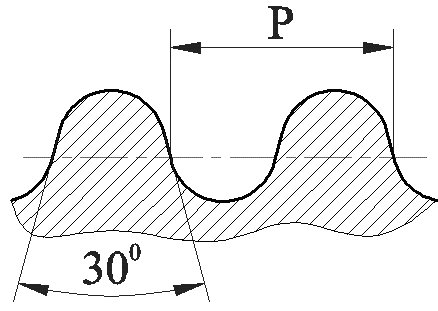

Круглая

Круглая трубная резьба используется, чтобы обустраивать разъемные соединения. Ее конструкция обеспечивает продолжительный эксплуатационный период и большую стойкость к серьезным нагрузкам. Подобная резьба трубная применяется в таких компонентах:

  • смесительных;
  • крановых;
  • вентильных;
  • шпиндельных.

Этот вид нарезки возможно использовать в условиях повышенной загрязненности.

трубная резьба

NPSM

Расшифровка NPSM – «national pipe thread». Данный вид причисляется к дюймовым цилиндрическим (профиль треугольный, угол равен шестидесяти градусам). У такой трубной резьбы диаметр находится в диапазоне от одной шестнадцатой до двадцати четырех дюймов.





Ее не стоит путать с NPT, являющейся конической и применяемой для создания надежных соединений в условиях большой компрессии.

Как определить диаметр и вид нарезки

Характеристики возможно установить такими методами:

1. Применение калибров. Особые калибры дают возможность определить шаг и диаметр резьбы, находящейся как внутри, так снаружи. Для того чтобы измерить нарезку внутри, нужно использовать калибр в форме цилиндра, имеющий снаружи резьбу. Его необходимо вкрутить в трубу. Если вы правильно подобрали калибр, то вкручивание будет проходить легко. Если есть малейшие отличия, то до конца вкрутить калибр не выйдет.

У трубной резьбы размер внешнего шага устанавливается аналогично. Используется калибр с нарезкой внутри. Осуществляется его накручивание на трубу.

Минус подобного способа заключается в том, что может понадобиться большое количество времени для выбора необходимого калибра. Сегодня существует сто двадцать таких приспособлений. Вместо них можно использовать штуцерный/муфтовый элемент.

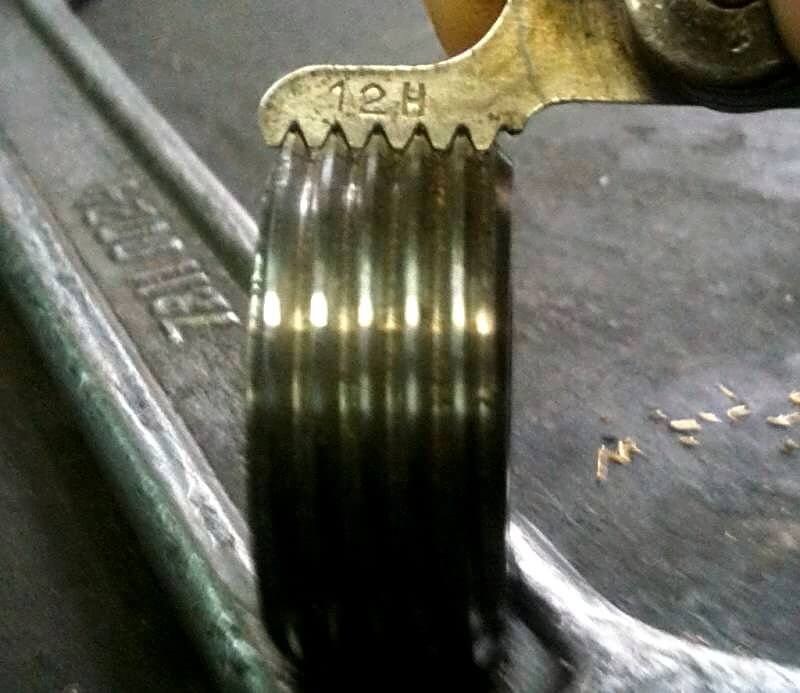

2. Резьбомеры. Данный метод проще и быстрее, однако он не всегда обеспечивает верный результат. Ввиду этого профессионалы его практически не используют. Пластинка с резьбовым профилем прижимается к резьбе. Промеж гребней и шаблоном, который подобран верно, не должно быть зазоров.

Кроме того, для определения шага нарезки применяются такие приспособления, как штангенциркули, микрометры.

трубная резьба

Оборудование для нарезания

Трубная резьба создается одним из нижеследующих методов:

  1. Механический. Данный способ предусматривает использование особого оснащения. Множество мастеров применяют токарные устройства. В станочном патроне закрепляется труба, в суппорт кладется резец для нарезки. Во внутренней и наружной части трубы осуществляется снятие фаски. Углубления создаются при движении суппорта. Его скорость нужно отрегулировать для точной нарезки. Подобный способ позволяет по максимуму тонко осуществлять нарезание.
  2. Ручной. Если трубное изделие нельзя зафиксировать в токарном устройстве (к примеру, если нужно нарезать резьбу на монтированном трубопроводе), применяется ручной инструментарий. Для ручного нарезания понадобится метчик либо особая плашка.

Метчик применяется для создания нарезки внутри. Метчиковый хвостовик фиксируется в держателе. После этого выполняется медленное вкручивание в трубную полость. Данный метод требует приложения больших физических усилий.




Для нарезания плашкой нужно зафиксировать ее в зажимном элементе с парой рукояток. Выполняется навинчивание плашки на трубный отрезок (по часовой стрелке).

трубная резьба

Вышеперечисленные методы нарезания не требуют высокой квалификации. Создание резьбы посредством плашки/метчика – довольно простая операция, которую способен выполнить любой сантехник. Разобраться в обозначениях резьбовых соединений тоже не слишком сложно. Первокурсники осваивают их за одну лекцию по инженерной графике. Главное – правильно определить размеры необходимой нарезки. В противном случае вы только зря потратите время и силы на создание неподходящей резьбы. Не забывайте мудрую пословицу: «Семь раз отмерь, один раз отрежь».
