Как проводить ремонт болгарки: распространенные проблемы и способы устранения

Быстрота, удобство, качество, точность – это характеристики электроинструмента. Действительно, если сравнить ручной с электрическим инструментом, то последний явно выигрывает по многим показателям. Не говоря о профессиональных мастерах, производствах, можно отметить, что сейчас практически каждый мужчина «с руками» имеет дома элементарные электроинструменты, которые необходимы для устройства хозяйства, поддержания быта. Основными являются шуруповерт, болгарка, дрель, электрорубанок, лобзик. Помимо вышеуказанных преимуществ инструмента, можно отметить их компактность, мобильность, низкую шумность, удобство использования и т. д. Но есть свои недостатки, такие как неисправности, выход из строя, что требует диагностики, ремонта.



Стоит остановиться на болгарке – незаменимом помощнике в силу своей функциональности. С помощью болгарки можно выполнять многие мероприятия с разными материалами, она выдерживает большие нагрузки, имеет колоссальные обороты. Существует ряд воздействий, которые могут повлечь поломку и не всегда следует нести инструмент в ремонт. Не настолько сложный механизм, чтобы не попытаться починить самостоятельно. Для начала нужно вкратце понять внутреннее устройство болгарки.

1

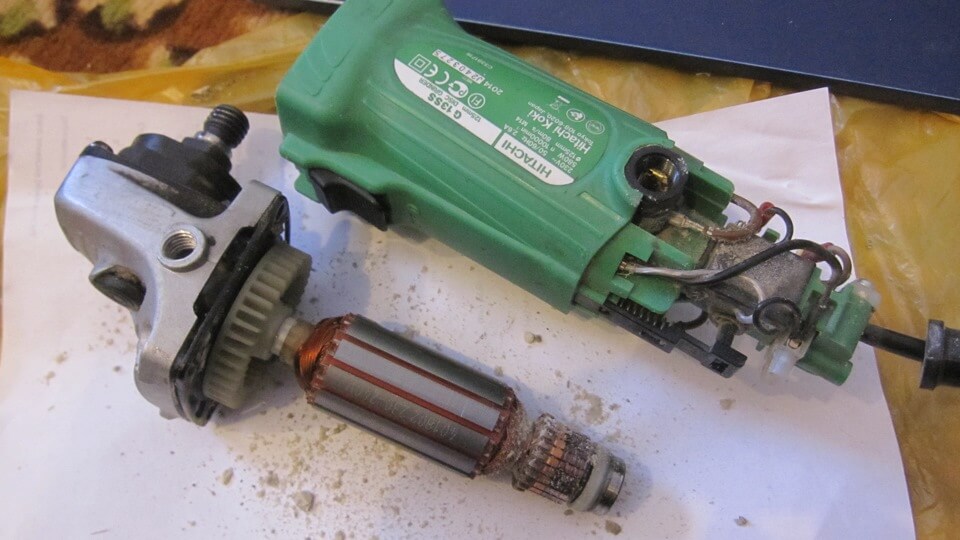

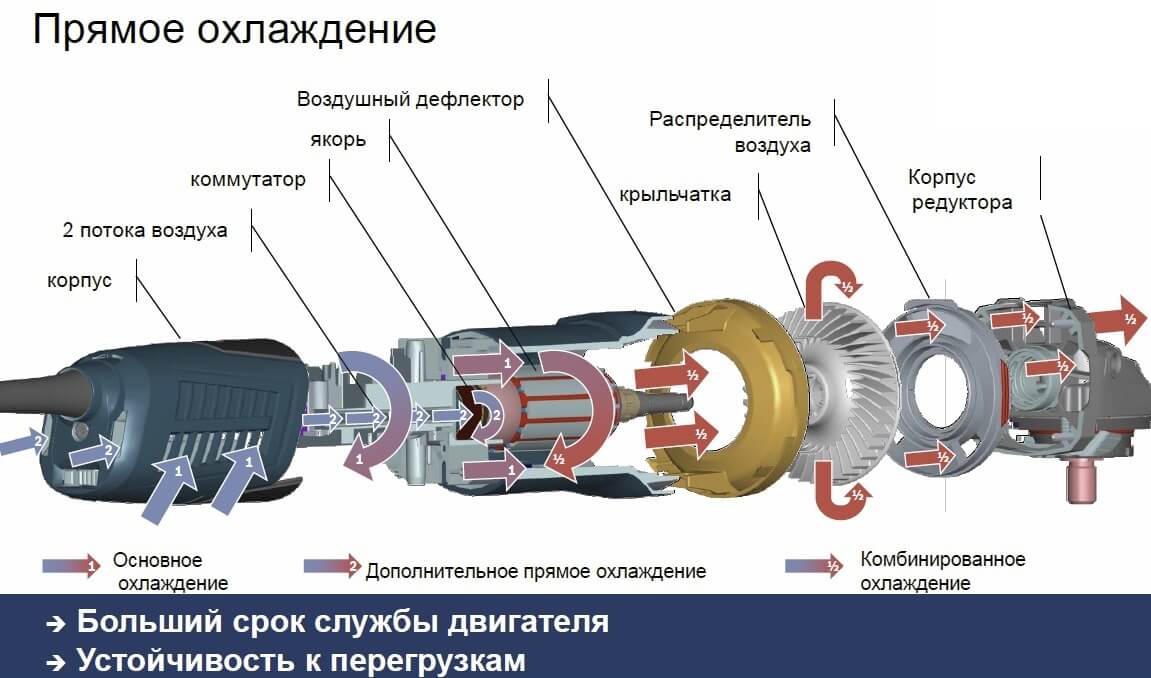

Из чего состоит и как функционирует УШМ

Понять принцип работы болгарки просто. Питается от обычной сети напряжения 220 В. За счет этого происходит запуск асинхронного, однофазного двигателя путем нажатия на кнопку. От двигателя идет вал на шестерню, которая путем вращения его запускает. Часть вала выходит за корпус болгарки, где крепится соответствующий диск. Зависимо от размера вращательных шестерней изменяется количество оборотов. Играет роль мощность двигателя инструмента, иначе от несоответствия силы мотора и нагрузки болгарка будет греться, быстро выйдет из строя. К примеру, если требуется мощная болгарка для работы в потенциально сложных условиях и большой нагрузки, то для этого хорошо подойдет бош. Соответственно дешевая модель не сможет ответить данным требованиям и не позволит нагружать ее сверхсилы. За счет шестерней устанавливается угол 90°. Корпус инструмента сделан из ударопрочного материала. Но для того чтобы разобрать болгарку необходимо ее продиагностировать, определив вероятную степень поломки.

2

Что потребуется

Перед началом необходимо подготовиться, а именно иметь под рукой:

  • тестер;
  • прямую и крестовую отвертки;
  • нож;
  • пассатижи;
  • пинцет;
  • изоленту;
  • щетку или кисть для удаления грязи в труднодоступных местах;
  • ветошь, которая не оставляет после себя мелких частиц ткани;
  • спирт;
  • надфиль;
  • наждачную бумагу;
  • смазку (используется специальное средство для смазывания деталей, а не машинное масло).

Не исключено, что понадобится что-то дополнительное. Это зависит от модели болгарки. Например, некоторые производители используют болты со специальной головкой, чтобы предотвратить несанкционированное проникновение внутрь инструмента, что не является проблемой, т. к. разного рода отвертки (насадки) имеются в свободной продаже.

Главное правило безопасности это отключение питания от сети во время ремонта.

Существует ряд самых распространенных неисправностей инструмента, зная причины и способы устранения которых получится провести ремонт болгарки своими руками.

Симптомы и причины неисправностей

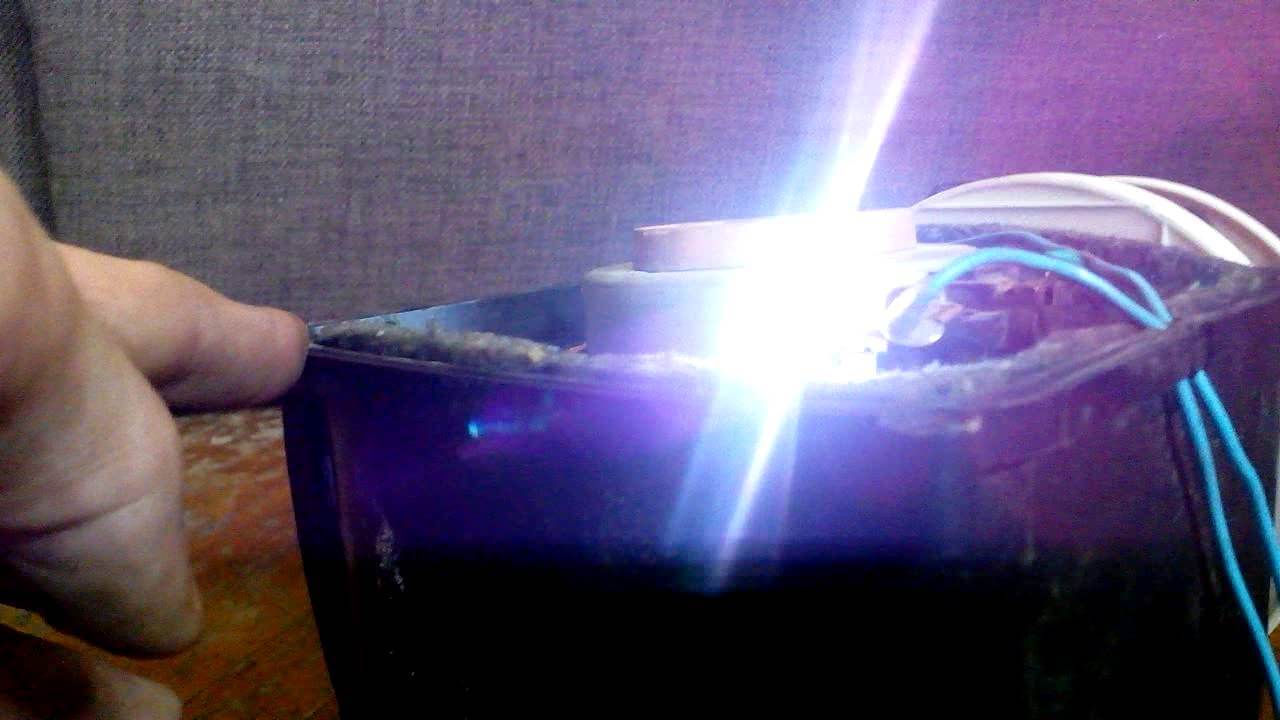

Искрение щеток коллектора

Коллектор, установленный на роторе, выглядит как группа контактов, которые посредством вращения, трения стираются, а за счет искрения обгорают. Сами щетки болгарки изготовлены на основе графита, поэтому их износ становится таким быстрым. Определить неисправность можно визуально, в районе решетки будет виднеться сильное искрение. Кроме того, будет проблематично вывести УШМ на максимальные обороты. Откладывать ремонт инструмента не стоит, потому что каждая мелочь несет за собой серьезные неприятности. При эксплуатации с изношенными щетками происходит разогрев инструмента, что может повлечь пробивку сети. Вследствие чего неизбежен удар током, а это травма и уничтожение болгарки.

В зависимости от размеров, модели, производителя болгарки существует несколько способов извлечения щеток. На некоторых они извлекаются без разборки корпуса инструмента за счет специальных отверстий. Следует снять заглушки для открытия доступа. На других болгарках откручивается задняя крышка (элемент отдельный от основного корпуса), что позволяет добраться до щеток. Существуют и более сложные модели болгарок, где производится разборка основного корпуса для того, чтобы извлечь элементы.

Независимо от способа после снятия изношенных щеток очищается посадочное место от нагара, протирается и обрабатывается спиртом. Новые детали устанавливаются обратно снятию. Щетка не должна плотно находиться в гнезде, предусмотрен небольшой люфт. В противном случае она будет находиться в так называемом заклиненном состоянии, т. е. либо пружинный механизм не сможет ее двигать во время вращения, либо щетка упрется в ротор, что приведет к нагреву и быстрому износу инструмента.

После выполнения ремонта инструмента и обратной сборки болгарку можно проверить на предмет работоспособности. При правильной замене результат будет ощутим, чрезмерное искрение заметно уменьшиться.




4

Остановка болгарки и отказ от запуска

Не включается – часто встречающаяся проблема неисправности болгарки. Зачастую проблема кроется в отсутствии напряжения. Для начала рекомендуется убедиться в подключении к сети, наличию тока. После разбирается корпус болгарки и с помощью мультиметра проверяется целостность контактов от сети напряжения до входа на кнопку. Например, у Хитачи шнур электропитания на вход в корпус имеет слабость излома, что визуально без мультиметра определить сложно. Исправно, значит, нужно осуществлять проверку далее. Кнопка переводится в режим включения и прозванивается прибором выход. Если сигнал идет, то причина не в ней. Ряд моделей болгарок оснащаются регуляторами оборотов, следовательно, проверяется сигнал на нем, для чего он переводится в максимальное положение. Одной из причин неисправности могут стать щетки, их износ или потеря контакта к ним. С помощью мультиметра проверяется напряжение, а также они должны быть осмотрены на предмет износа. При обнаружении неполадок на любом этапе предполагает замену или ремонт комплектующих. После чего болгарка проверяется на работоспособность.

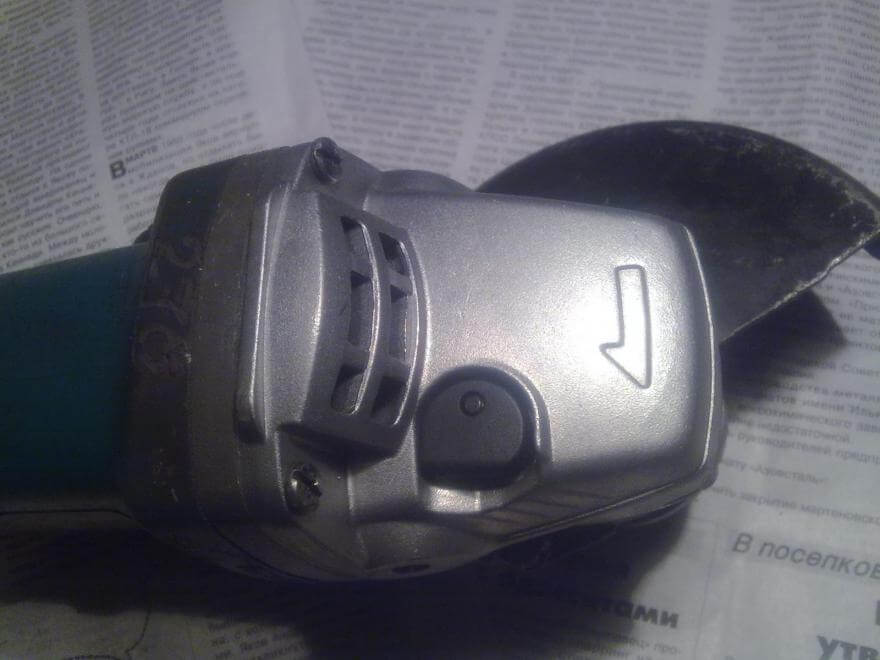

Поломка кнопки фиксации шпинделя

Эта кнопка находится в районе редуктора, предназначена для удобства замены дисков на болгарке. Выход из строя кнопки происходит по причине ее нажатия при вращении диска, а также попытке извлечь заклинивший диск. Ремонтировать кнопку не стоит, целесообразнее провести ее замену целиком.

6

Остановка двигателя в процессе эксплуатации

В отличие от отказа включения болгарки остановка имеет другие причины. С наибольшей вероятностью такой казус происходит при западании щеток или заклинивания подшипников. В первом случае щетки демонтируются, осматриваются на предмет износа, очищаются гнезда от пыли, грязи, а затем производится замена. Также следует диагностировать щеткодержатели на предмет их целостности, при необходимости заменить. Подшипник придется снять с ротора, промыть, прочистить, осмотреть на пригодность дальнейшего использования, смазать. Если подшипник вполне пригоден, то можно попробовать его на работоспособность вновь. При отказе работать подшипник придется заменить.

Неестественный нагрев болгарки

Болгарка имеет склонность к нагреванию, потому что внутри функционирует двигатель, вращается ротор, соприкасаются шестерни. Инструкция к инструменту содержит рекомендуемое время нагрузки, периоды для отдыха. Несоблюдение требований приводит к естественному перегреву. Для точной уверенности можно обратиться к сети интернет, чтобы почитать рекомендации, посмотреть видео как работать с болгарками разных размеров и производителей.

Второй причиной может стать люфт, образовавшийся на оси втулки, посадочных местах, подшипниках. Части находятся в постоянном трении, поэтому износ становится причиной увеличения нагрева. Последствия несвоевременной диагностики, ремонта, замены деталей приведет к разрушению элементов, поломке болгарки.

Невозможность увеличения оборотов

Одной из причин является износ щеток, что было описано выше. Виновником неисправности также может стать блок регулятора скорости. Рабочее состояние проверяется с помощью мультиметра. Лечится путем замены. Перед тем как обвинять электрический блок управления оборотами в поломке, следует изучить инструкцию к инструменту, так как не все модели имеют эту функцию.

Неисправность редуктора

Это часть болгарки, в котором находятся шестерни. В зависимости от мощности в болгарках устанавливаются два разных вида шестеренок:

  • прямозубные – до 1100 Вт;
  • косозубные – свыше 1100 Вт.

Второй вариант имеет большую прочность, выдерживает высокие нагрузки. Устанавливаются такие шестеренки, как правило, на УШМ большого размера, профессиональных моделях.

Первыми признаками выхода и строя редуктора является звук. При запуске происходит скрип, скрежет, хруст. Дальнейшее использование инструмента приведет к моментальному срезанию зубьев шестерней. Для детального диагностирования производится разбор, осмотр на предмет целостности механизмов редуктора и степень износа. После проводится замена на новые детали.

Сильное искрение в районе коллектора

Вращающиеся части двигателя болгарки так называемые якоря подвержены в процессе эксплуатации инструмента естественному износу. Именно это становится причиной заметного искрения из-под щеток коллектора. Здесь может быть нарушена изоляция якоря или замыкание обмотки. Перед тем как приступить к ремонту болгарки, досконально проверяется состояние подозреваемых в поломке деталей. Процедуру можно осуществить своими руками, но работа довольно сложная, поэтому при решении следует сделать вывод о целесообразности проведения самостоятельного ремонта деталей или установки новых. Ремонт якоря может понадобиться вследствие запущенного состояния или перекашивания подшипников, несвоевременной их замены, когда из-за этого происходит постепенный износ ламелей или пластин.

Поломка подшипников

Помимо болгарок, подшипниками оснащено множество инструмента, оборудования, механизмов. Причину вот-вот выходящего из строя подшипника знают многие мастера, особенно автомобилисты – это гул. В процессе вращения между валом и подшипником образуется люфт, который становится причиной шума. Дополнительным сигналом является вибрация при работе с инструментом, которая с увеличением разрушения деталей увеличивается. Проблема требует незамедлительной замены, иначе происходит разрушение, которое за счет больших оборотов, мелких металлических осколков может нарушить внутреннее состояние редуктора и вывести из строя болгарку. Демонтаж и установка является несложной работой, поэтому рекомендуется не затягивать с заменой. Дешевле предотвратить, чем после сожалеть.





7

Отказ работы плавного пуска

При выходе из строя регулятора плавного пуска работать болгаркой становится крайне неудобно. Исправление модуля мягкого пуска возможно только при наличии знаний электросхем. Обыватель может даже не стараться привести в чувство регулятор, проще установить новый.

Диагностика неисправностей

Ремонт неисправного инструмента не должен представлять собой сумбур, разборку вслепую, в надежде, что вот сейчас должна заработать. Перед тем как приступить к ремонту, необходимо точно выявить предшествующие поломке действия или бездействия. Бывает, что о того как болгарка легла в шкаф она отлично работала, а после вдруг отказала. В данном случае виновато не чрезмерное ее использование, а закоксовывание пылью, которая попала внутрь инструмента, что после долгого лежания и встряске привело к сбою. Любая ошибка имеет свое название. Поэтому для выявления проблемы следует установить причинно-следственную связь. Кроме этого такой подход предотвратит риск замены исправных деталей, что сэкономит финансы.

Можно выделить основные причины, послужившие поломке угловой шлифовальной машины:

  • нарушение целостности сетевого провода – перелом, перетирание, поедание изоляции грызунами. Перед использованием рекомендуется осмотреть силовой провод на предмет повреждений, порезов.
  • как было сказано, запыление внутреннего пространства инструмента. Процесс работы предполагает много пыли, которая по принципу пылесоса всасывается внутрь болгарки. Со временем забиваются узлы агрегата, кнопка, работоспособность нарушается. Если болгарка хранится в помещении с повышенной влажностью, то собранная грязь, пыль, мусор начинает принимать все более прочную форму, что становиться угрозой для целостности всей системы инструмента. После очередной работы необходимо с помощью щетки производить чистку, а в плане профилактики периодически вскрывать корпус болгарки для полного обслуживания.
  • повышенная влажность также приводит к окислению контактов, воздействует на двигатель, что впоследствии приведет к нарушению нормальной работы инструмента.
  • несоблюдение правил эксплуатации является зачастую основной причиной выхода из строя любого инструмента. Если пилим, то до победного, если сверлим, то пока руки жечь не начнет. Болгарка предназначена не только для обработки металла, но и для резки камня, бетона, кирпича, гранита и т. п. В каждом случае использование инструмента по времени разное. Нагрузка в зависимости от плотности материала неодинакова. Чрезмерное усилие обязательно впоследствии даст о себе знать.

Механические неисправности

Что касается данной категории проблем, то сюда следует отнести поломку внутренностей редуктора болгарки. Именно износ, поломка подшипников является механическим повреждением в процессе эксплуатации инструмента.

Стоит отметить, что рекомендации по исправлению являются стандартными исходя из общего устройства болгарок. Отдельная модель инструмента может иметь свои особенности, дополнительные элементы, усовершенствованные части. Некоторые детали вообще не подлежат ремонту, они изготавливаются таким образом, чтобы их подвергали только замене. Что касается инструмента для проведения работ, то он имеется у каждого домашнего мастера, поэтому от самостоятельного ремонта не стоит отказываться сразу.

Этапы ремонта

Ремонт подшипников

Кто сталкивался с заменой подшипников на автомобиле, прекрасно представляет процесс их замены. Сначала разбирается корпус болгарки, осуществляя допуск к редуктору. Вскрыв его, наблюдается грязная смазка, которая удаляется, видимые детали очищаются. Задача состоит в том, чтобы извлечь деталь из обоймы и снять ее с вала. Можно использовать специальные съемники, но зачастую это проводится выколоткой с помощью подручных материалов. Внутреннюю часть можно демонтировать путем вкручивания метчика в обойму. Постепенное вращение заставляет упереться метчик, постепенно выдавливая обойму из своего седла. Внутренний подшипник снимается посредством выколачивания. Необходимо установить его так, чтобы болгарка повисла на подшипнике. Можно использовать тисы или иное приспособление. Важно, чтобы упор был надежным. После с помощью выколотки производится извлечение, посредством ударов по торцу вала. Главное не нарушить целостность последнего, поэтому используется выколотка из мягкого металла.

Осуществив демонтаж, производится очистка от грязи, старой смазки, мелких частиц металла, промывается спиртом. Перед установкой новых деталей наносится чистая смазка. Сборка осуществляется обратно снятию. Запрессование осуществляется с помощью трубки подходящего диаметра. Нельзя заколачивать подшипники непосредственно ударами по нему молотком. После установки проверяется свободный ход, отсутствие люфтов. Болгарка собирается и производится пробный запуск.

Ремонт редуктора

Разбор редуктора болгарки необходим для проведения ремонта и профилактического обслуживания. Периодически редуктор разбирается, производится чистка и замена смазки. При этом все части проверяются на предмет износа, люфтов.

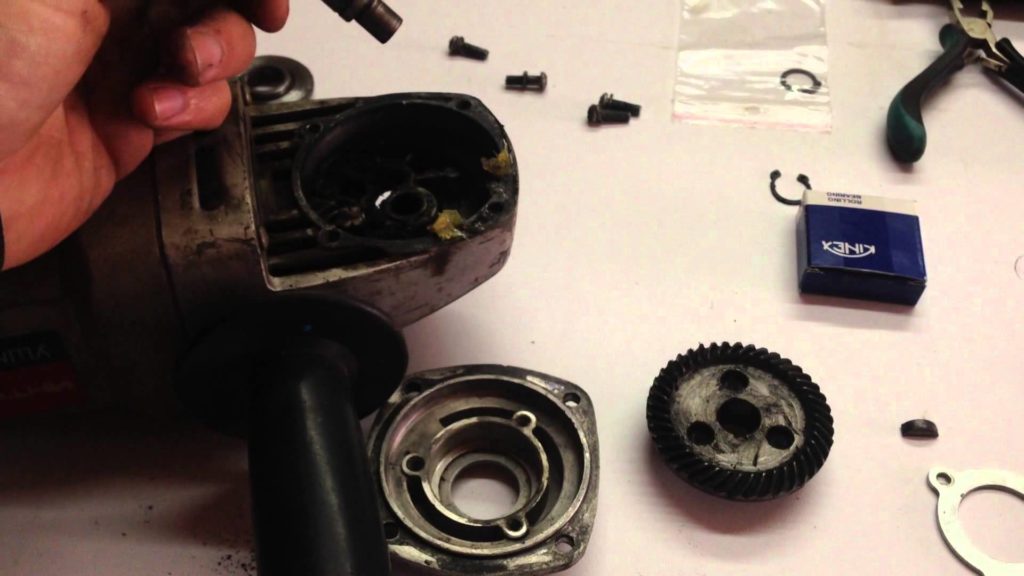

Последовательность разбора редуктора

Следует разобрать корпус редуктора, после чего удалить видимую смазку. Покачав вал, определяется состояние подшипников. При наличии люфта они подлежат замене. Далее демонтируется стопорное кольцо, находящееся на валу, снимается гайка, потом шестеренка. Используется проверенный способ извлечения вала из корпуса посредством выколачивания в подвешенном состоянии. Чтобы не повредить детали лучше выколачивать через деревяшку. Снимается стопорное кольцо и, следуя рекомендациям по замене подшипников, проводится последующая работа, в т. ч. обратный порядок сборки. Перед сборкой все элементы очищаются от старой смазки, промываются спиртом или керосином, а после все вновь смазывается.

8

Демонтаж шестеренок редуктора



В зависимости от модели изделия заводская установка шестерней устроена по-разному. Ведущая смонтирована на резьбе или через шпонку. Ведомая прикреплена с помощью резьбы или аналогично с помощью шпоночного соединения. От этого зависит процесс снятия шестеренок.

Ремонт фиксации шпинделя

Предполагается замена фиксатора полностью блоком, который состоит из резинового кольца, пружины и пластиковой кнопки, но можно попробовать отремонтировать. Вскрывается редуктор, разбирается блок шпинделя. После пружинку надо надеть изнутри на кнопку, которая вставляется на место с внешней стороны корпуса болгарки. Сам шпиндель монтируется с внутренней стороны редуктора. Нажатием обе части соединяются до щелчка.

Электрическая часть

В статье уже упоминались проблемы с системой питания и способы их решения. Помимо этого, может произойти обрыв или замыкание статора, ротора, а также нарушение ламелей коллектора. Поиск неисправности или ремонт сложная процедура, чем техническая замена деталей. Нужно иметь опыт, знания по устройству электрических схем, уметь пользоваться мультиметром, понимать принцип работы электродвигателя.

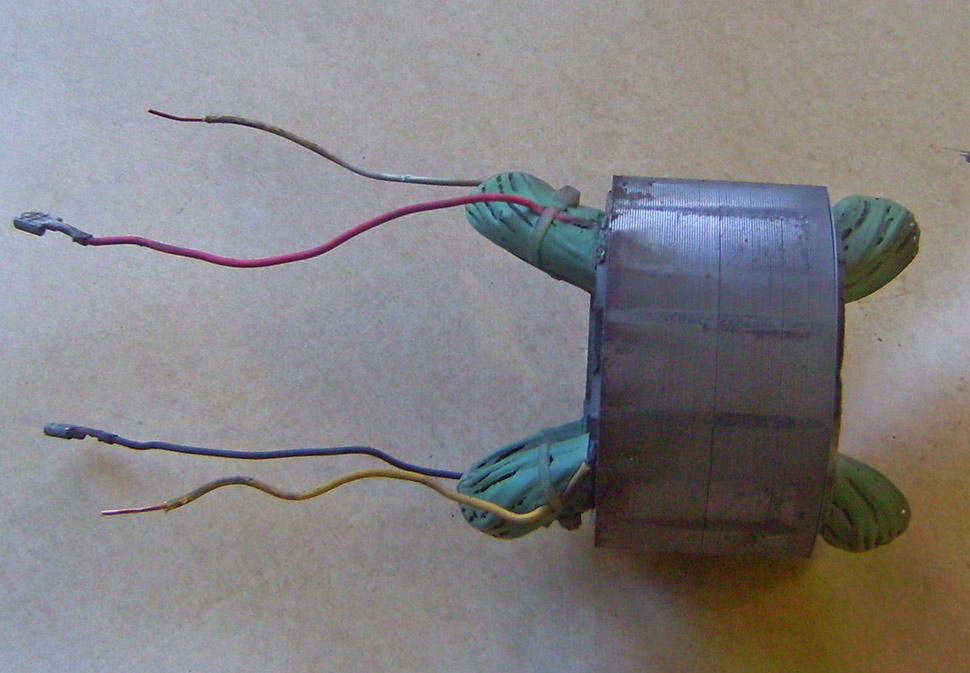

Ремонт статора

Одна из редких поломок, которая может стать причиной небрежного ухода за инструментом, а также его неоднократный перегрев. Происходит короткое замыкание или обрыв сети. Самопроизвольное увеличение оборотов болгарки при работе говорит о неисправном статоре. Устраняется проблема путем установки нового статора, хотя при желании, умении можно его перемотать снова. Демонтаж отличается моделью болгарки, но общий порядок представляется таким:

  • снятие редуктора;
  • удаление ротора;
  • демонтаж защитной пластины;
  • откручивание статора от корпуса болгарки;
  • отключение проводки;
  • извлечение посредством постукивания деревяшкой по корпусу.

8

Ремонт ротора

Причины неисправности ротора могут стать причиной выхода его из строя. Плюс воздействие пыли, грязи, использование режущего, абразивного и иных насадок, не предназначенных для конкретной модели болгарки. Поломка характеризуется изменением звука при работе инструментом, повышением искрообразования, а на последней стадии появляется дым. Рекомендуется не производить ремонт самого ротора, целесообразней его замена целиком.

О чем стоит помнить перед началом работ с болгаркой

Меры предосторожности при работе с многооборотистым инструментом лишними не бывают. Категорически запрещается приступать к работе при чувстве усталости, а также в любых видах опьянения. Управление инструментом требует четкой координации своих действий. До начала запуска болгарки одеваются защитные очки, перчатки, спецодежда удобная для работы, не позволяющая попадания на открытую кожу искр, остатков нагретого металла. Запрещается производить работы без защитного кожуха на болгарке. В некоторых случаях для защиты органов дыхания нужно использовать респиратор. Во время работы контролируется положение провода, исключив случайного повреждения. Производится проверка на наличие неисправностей, состояния используемой насадки, ее целостность. Стоит помнить, что ошибка может повлечь серьезные травмы, а случается и смерть.

При покупке инструмента нужно обращать внимание на ряд показателей, потому что покупка «на авось», есть не что иное, как безалаберное отношение в плане подготовки к работам. Для чего нужна болгарка, каких работ, какой размер станет подходящим. Вес болгарки играет огромную роль. На рынке самый низкий вес среди своих сородичей имеет Макита. Интерскол немного тяжелее, но отличается неплохим качеством сборки и доступной ценой.

Уход и профилактика

Длительность жизни электроинструмента напрямую зависит от степени эксплуатации, периодичности обслуживания, своевременной диагностики, выявления неисправностей на ранней стадии и наладке. Всегда следует пользоваться рекомендациями завода изготовителя инструмента, который информирует потребителя об оптимальных вариантах конкретной модели. Не нужно насиловать инструмент сверх меры, рассчитывая, что это лучшая японская модель. Хотя лидерами по качеству и надежности являются японские и немецкие модели, такие как Хитачи, Бош и Макита. Однако любой инструмент страдает от перегрузок. Помимо этого, рекомендуется периодически разбирать болгарку для чистки от грязи, пыли, мусора, произведя впоследствии замену смазки ходовых деталей. Не стоит хранить болгарку во влажных помещениях, что значительно скажется на внутреннем состоянии инструмента. Элементарные правила ухода позволят долгое время пользоваться хорошим, качественным инструментом, доставляя удовольствие настоящему мастеру.
