Как собрать сварочный стол в домашних условиях

Любой мастер, который регулярно занимается сварочными работами, прекрасно понимает сложность сборки отдельных конструкций. Облегчить задачу способен сварочный стол, который собрать своими руками не составит труда даже начинающему сварщику. Он является простой, но очень полезной конструкцией, которая позволяет выполнять основную массу сварочных и других операций. Причем делать это с комфортом. Важно только правильно его создать.




Для сборки можно применять готовые решения по чертежам, распространенным в сети или же создать свое уникальное решение на основе базовых. Если вы планируете серьезно заниматься сваркой, то лучше подгонять конструкцию под свои задачи и предпочтения. В этом случае можно учесть:

  • Условия использования;
  • Место установки;
  • Типы выполняемых операций;
  • Индивидуальные особенности рабочего.

Основной задачей монтажного стола является упрощение выполняемой работы и повышение удобства, в результате чего повышается скорость и производительность. Для большинства задач подойдет даже самый элементарный или покупной. Однако индивидуальная конструкция будет более предпочтительной.

1

Технологические требования

Так как в быту необходимо особую роль отводить безопасности и удобству работы, то самодельный сборочный стол может быть оборудован следующими элементами:

  • Вытяжной зонт – обеспечивает надежное удаление гари и газа. В раструбе предусмотрена мелкая стальная сетка.
  • Вентилятор – элемент вытяжной системы. Монтируется сбоку на высоте 1,3 – 1,5 м.
  • Окантовочная медная полоса – необходима для очищения электродов от сварочного грата.
  • Откидная панель освещения – естественно для освещения рабочей зоны. Необходимо обратить внимание, что для обеспечения безопасности сеть должна быть не более 36 вольт.
  • Поворотные кассеты – одна предназначена для размещения электродов, другая – для вспомогательных инструментов и приспособлений.
  • Закрытая тумбочка – опять же для хранения инструмента.
  • Специальное крепление для заземляющего устройства.

Среди основных требований также находится условие отсутствия в конструктивных элементах огнеопасного и выделяющего ядовитые вещества материала.

К эргономичным требованиям относится:

  • Оптимальная высота рабочей столешницы – от 0,7 до 0,9 м.
  • Габарит рабочей зоны – 1 х 0,8 м.
  • Общая высота стола – до 1,5 м.
  • Если помещение, в котором будет размещаться сварочный стол, не обладает достаточной площадью, то можно сделать его поворотным или же неповоротным, но складным. В такой ситуации необходимо позаботиться о надлежащей жесткости конструкции.

В целом можно рассматриваемые сооружения можно разделить на два типа – обычный сварной стол, на котором можно выполнять стандартные сварочные операции в домашних условиях, и профессиональный, который является сварочно-сборочной единицей, предназначающейся для выполнения сложных работ.




Конструкция

Обычный сварочный стол не отличается сложной конструкцией. Однако при этом он надежен, обеспечивает необходимое удобство при работе сварщика. В целом состоит из следующих конструктивных элементов:

  • Рама, сваренная из стального уголка.
  • Регулируемые опоры.
  • Тумба для размещения инструментов и приспособлений.
  • Инструментальная плита (столешница), на которой размещаются Т-образные пазы для фиксации заготовок.
  • Открытые полки (обычно справа), на которых можно на время размещать крупную оснастку.
  • Поддон-пылесборник.
  • Кронштейны под сварочные провода. Для удобства лучше предусмотреть в нескольких точках.
  • Емкость для воды или подставка под нее.
  • Можно предусмотреть бортики, чтобы варить не опасаясь, что какая-нибудь деталь укатится.

3

Сборка своими руками

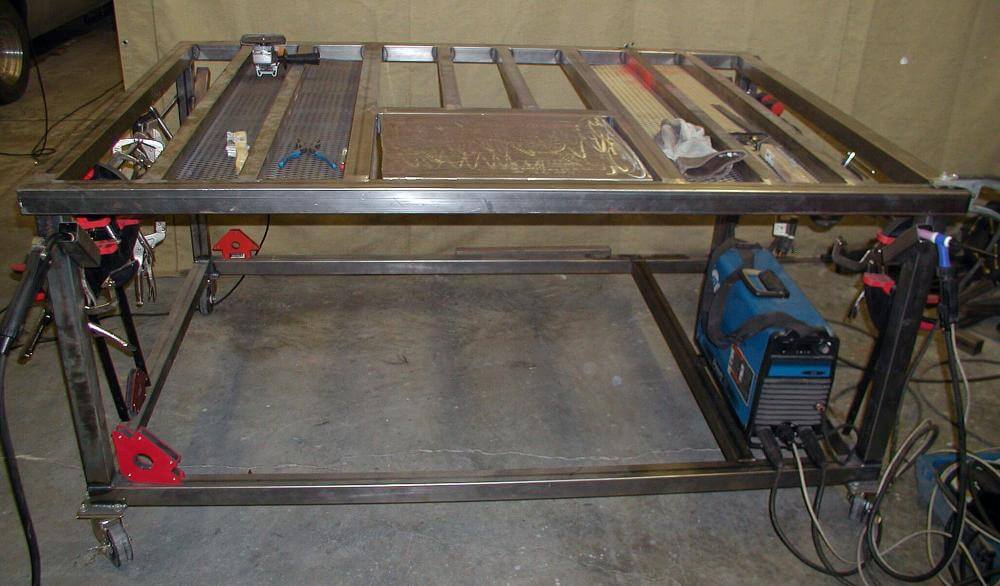

В качестве примера приведем схему конструкции, которую можно назвать одной из наиболее дешевых и универсальных. На фото также приведены необходимые для сборки материалы.

2

Стоит  обратить внимание на то, что все конструктивные элементы необходимо тщательно защитить от коррозии.

Необходимые материалы

При планировании самоделки в первую очередь необходимо позаботиться о металлических деталях, необходимых для столешницы и полок. При поиске и покупке необходимо уделять особое внимание их толщине. По рекомендациям специалистов для подобного изделия лучше использовать листовое железо толщиной от 3 мм. Оно не превышает толщину, которую можно сваривать сварочником. Кроме листового железа потребуется металлический уголок, подготовленный в соответствии с необходимой длиной и количеством.

Также потребуются следующие комплектующие и материалы:





  • Колесные опоры.
  • Гайки для соединения резьбовых соединений.
  • Стопорные кольца.
  • Ровные металлические трубы, если приспособление будет использоваться для газовой или аргонодуговой сварки.

Конечно же, сборка предполагает наличия соответствующего инструмента:

  • Сварочный аппарат.
  • Пассатижи, угольник, рулетка, молоток, мел.
  • Струбцины.
  • УШМ.

Последовательность сборки

После того как все необходимые расходные материалы и инструменты подготовлены, можно приступать к сборке каркаса и вспомогательных элементов сварочного стола. Рекомендуем соблюдать определенную последовательность сборки.

  1. Из уголков сваривается рама и полки для столешницы.
  2. Важно контролировать угол соединения: 90°.
  3. Собранный каркас сваривается в единую конструкцию.
  4. На раму размещается и приваривается столешница.
  5. Прежде чем создать сплошной шов, необходимо произвести прихваты по периметру столешницы. Так можно избежать деформаций при воздействии повышенной температуры.
  6. Устанавливаются и фиксируются ножки.
  7. Все обособленные элементы закрепляются либо струбцинами, либо точечно прихватываются. Необходимо проверить геометрию и размеры стола и после этого приступать к окончательному обвариванию и созданию сплошных швов.
  8. Если предполагается работать с газовой сваркой, то дополнительно можно сделать держатель для горелки. Именно для этого необходимы заготовки труб.

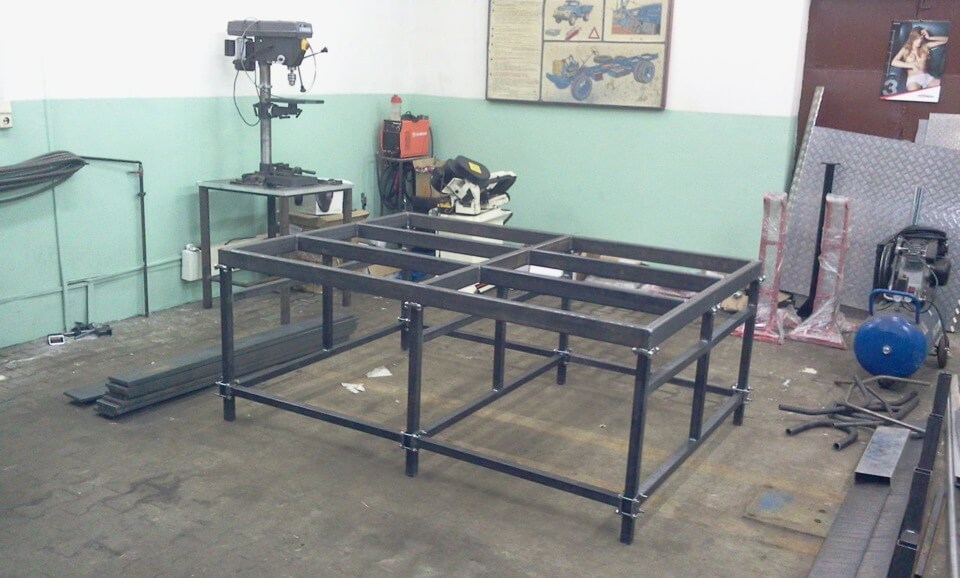

4

Рабочий стол с вентиляцией

Изделие с вытяжкой может быть создано в одном из двух исполнений:

  1. Стол, который имеет дополнительный всасывающий компрессор, который удаляет дым от электродов и отправляет его за пределы помещения или в специальный резервуар дожига. Подобные резервуары существуют в производственных условиях. Подобные конструкции существенно дороже и сложнее обыкновенных.
  2. Стол с необходимостью оборудования дополнительной системы вентиляции.

Создать своими силами второй вариант не составит труда. Сейчас существует масса компаний, предлагающих свою продукцию для систем вентиляции. Однако во время выбора необходимо учитывать конструктивные особенности стола и помещения.

Покупка готового стола

Если вы решите, что смастерить самодельную конструкцию не по силам, то всегда можно купить готовый. В этом случае выбирать нужно исходя из своих целей, задач и оборудования рабочего места.



Если помещение ограничено или необходимо варить небольшие изделия, то можно приобрести складную конструкцию. Поворотная конструкция также будет весьма удобна, но она будет стоить дороже. В современных изделиях предусматривается даже механизация, что позволяет улучшить качество и производительность работы.

Если предусмотреть поворотный механизм, то можно провести полный цикл работы, не совершая лишних манипуляций. Когда стол будет вращаться, тогда сварщику будут доступны даже самые неудобные точки заготовки. Безопасность и эффективность остаются на высоком уровне.

Однако, если приложить немного усилий и усердия, вполне можно обойтись своими руками. В этом случае можно сэкономить значительную сумму. Достаточно соблюдать рекомендации и все получится. Подробно процесс можно изучить на представленном видео.

Меры безопасности при работе за столом

Любые сварочные работы сопровождаются определенными опасностями. Поэтому сварщику следует заблаговременно исключить возможные риски и неприятности. До того как начинать работу следует учитывать следующее:

  • Качественная вентиляция или проветривание в месте работы очень важны. Поэтому создание местной вытяжки – оптимальный вариант.
  • Защита от поражения электрическим током. Для этого необходимо позаботиться о прокладке проводов, их изоляции, а также использования защитной спецодежды и средств защиты.
  • Дуговые вспышки способны нанести значительный вред глазам. Использование сварочной маски строго обязательно.
  • Позаботиться о защите от металлических брызг. Именно они являются источником огнеопасности и причиной возникновения пожаров. До начала работы следует удалить все легко воспламеняемые предметы и мусор.
  • Запастись средствами пожаротушения – огнетушителем, кошмой. Даже если возникнет возгорание в этом случае вы сможете быстро его локализовать.

Соблюдая технику безопасности можно полностью себя обезопасить и создать комфортные условия для работы.
