Что такое сверлильные станки по металлу: устройство, конструкция, эксплуатация

Сверлильный станок представляет собою оборудование, которое служит для создания отверстий в изделиях из разных материалов. Эксплуатационные характеристики сегодняшних станочных устройств этой группы дают возможность применять их не только для формирования отверстий, радиус которых может доходить до 5 см, но и для осуществления множества иных процедур.




настольные сверлильные станки

Эксплуатация, конструктивные особенности

Станки сверлильные обрабатывают заготовки посредством сверла, создающего отверстия. Большая часть подобных устройств предназначается для применения на производстве. Число аппаратов для домашней эксплуатации, которые менее функциональны, небольшое. Однако на примере несложной конструкции настольно сверлильных станков удобно изучать, как работают данные устройства.

Домашние аппараты являются малогабаритными, монтируются на верстаке либо ином возвышении, обеспечивающем удобную эксплуатацию. Популярнее всего вертикальные устройства. Их конструкция типична для такого оснащения.

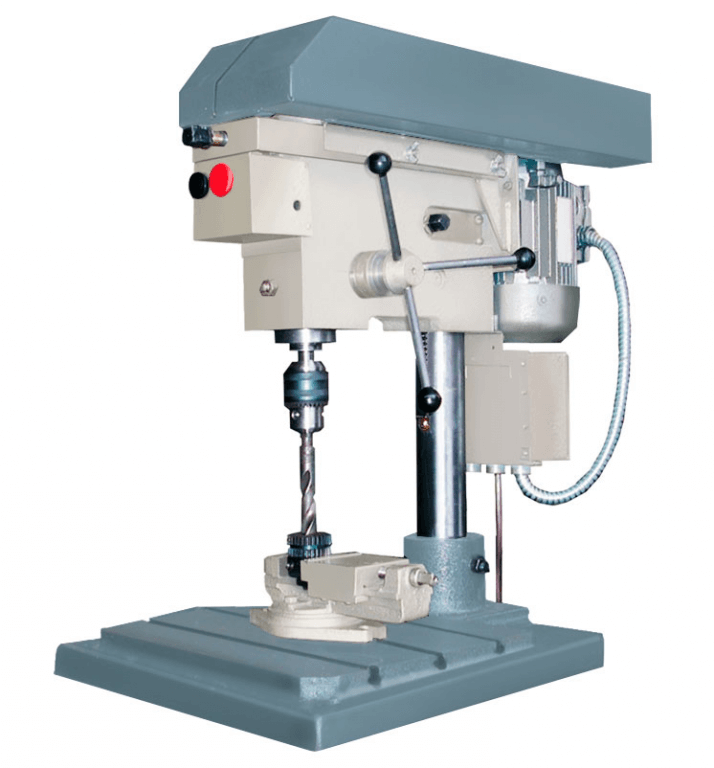

Сверлильные станки по металлу состоят из:

  • шпинделя, в который устанавливается рабочий патрон. Его назначение – фиксировать рабочее сверло;

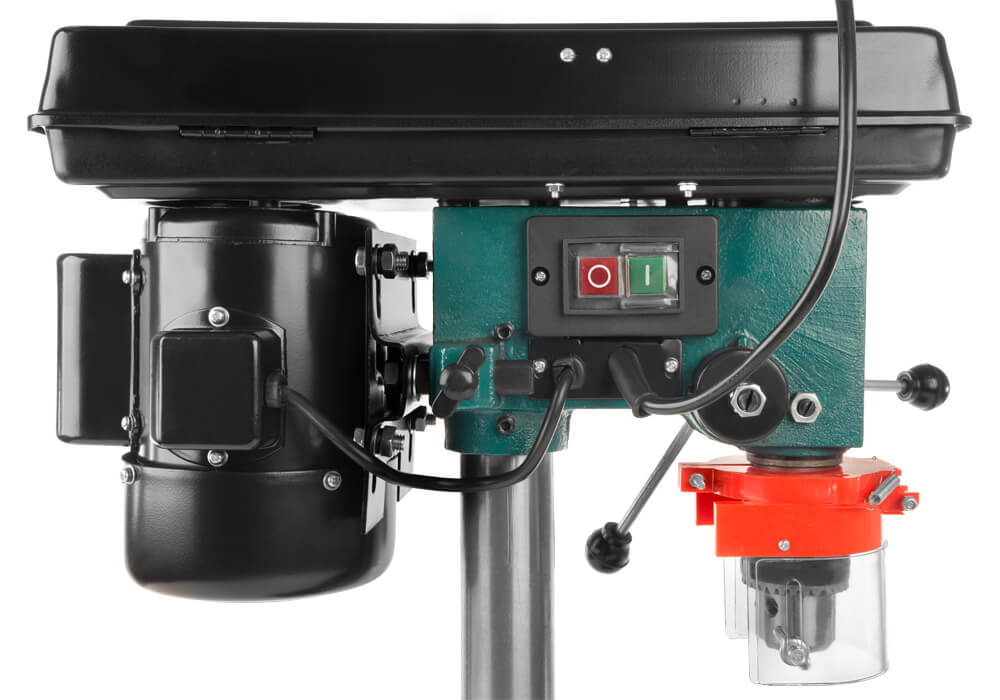

  • головки, включающей в себя привод электродвигателя и ременную передачу;
    несущей стойки, на которую устанавливается головка;
  • стальной/чугунной станины, служащей опорой для станочного устройства. На станине фиксируется вертикальная сверлильная стойка.

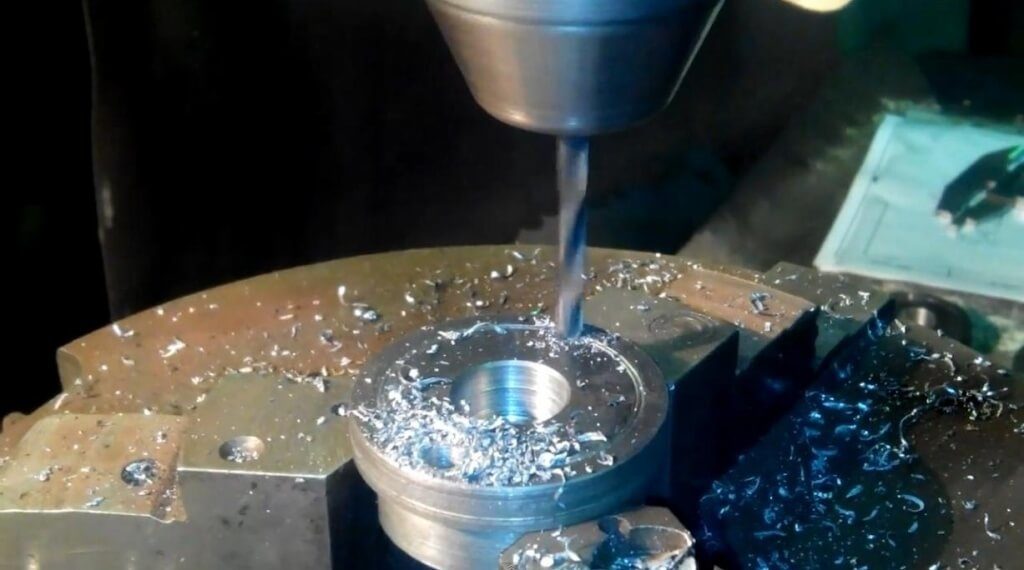

Сверление осуществляется благодаря перемещению шпиндельной бабки. Она может как вращаться, так и двигаться вертикально. За перемещение отвечает особая штурвальная рукоять, располагающаяся сбоку станка.

настольные сверлильные станки

Как взаимодействуют части устройства

Шпиндель сверлильного станка для домашней мастерской перемещается благодаря электрическому двигателю, который сообщает момент кручения валу ременной передачи. Мощность мотора равняется 0,25-1 кВт.

На множестве сверлильных станков бытовых быстроту кручения сверла возможно изменять. Обусловлено это различным размером валов. При отключенном моторе ремень перебрасывается в углубление участка шкива, имеющего иной размер. Быстрота вращения шпиндельной бабки может составлять 450-3000 об/мин.

На станках настольных обыкновенно монтируются патроны, которые идентичны зажимам электрических дрелей. Подобные трехкулачковые патроны способны фиксировать инструменты, имеющие радиус до шести миллиметров. Для использования патрона требуется особый ключ, которым зажимаются либо ослабляются кулачки.




Настольные сверлильные станки способные осуществлять обработку заготовок, высота которых составляет 20-90 см. Принцип передвижения головки по стойке у разных аппаратов отличается.

настольные сверлильные станкиНа простейших моделях головку передвигают на нужное расстояние ручным методом. На массивных агрегатных станках для сверления имеется рукоять, соединенная с приводом.

Важной характеристикой, по которой дают оценку станочного устройства, считается вылет инструмента. Данный показатель, который у различных аппаратов может составлять 10-20 см, обозначает промежуток между осью кручения сверла и стойки. От него зависит, на какой дистанции от края заготовки возможно создать отверстие.

Главным требованием к станине, обеспечивающей устойчивость аппарата на любой поверхности, располагающейся горизонтально, считается достаточный размер. Основание должно уравновешивать вес прочих частей конструкции.

Назначение верха станины – играть роль рабочего стола. Ввиду этого он не должен иметь впадин, выступов, располагать несколькими пазами. Центральный паз применяется при формировании сквозных отверстий, позволяет предотвратить деформации инструмента и рабочего стола. Прочие пазы предназначаются для фиксации разных зажимов.

Вертикально инструмент перемещается благодаря рычажному узлу, который приводится в действие особой рукоятью. Она располагается сбоку аппарата, подпружинивается. Таким образом, она автоматически возвращается в стандартное положение после прекращения воздействия.

Электромотор настольного сверлильно-фрезерного станка по металлу питается обычно от электросети с напряжением 220 В. Он включается и отключается посредством кнопочной станции. На некоторых сверлильных переносных устройствах, позволяющих создавать нарезку внутри детали, возможно реверсивно запускать мотор.

Дополнительное оснащение

Сверлильные станки настольные возможно оборудовать дополнительным оснащением, делающим их намного функциональнее и эргономичнее. К такому оснащению можно причислить:

  1. Рабочий стол. Закрепляется на колонне, обеспечивает возможность ручного поднимания и опускания устройства, использования для смены высоты особой рукояти, которая соединена с реечным узлом, фиксирования на нужной высоте.
  2. Агрегат, позволяющий регулировать глубину обработки. Конец инструмента, который закреплен в патроне мини сверлильного станка, опускают до отметки сбоку заготовки, которая соответствует нужной глубине обрабатывания. После этого выполняют закручивание затяжного рычага регулятора глубины, ограничивают ход сверла.
  3. Экран для защиты. Представляет собою прозрачную пластиковую оградку, обеспечивающую защиту рабочего от вылетающих опилок, не допускающую проникновения в область обрабатывания волос, одежды.

настольные сверлильные станки





Промышленные станки для сверления

Стоит только посмотреть на фото промышленных аппаратов, чтобы осознать: такое сверлильное оборудование гораздо сложнее домашних мини сверлильных станков. Большинство подобных устройств представляет собой многофункциональное оснащение, дающее возможность как сверлить детали, так и осуществлять многие иные процедуры.

К промышленным аппаратам возможно причислить:

  1. Мини сверлильный станок. Малогабаритен, немного весит. Используется для формирования отверстий маленького радиуса.
  2. Вертикальный. Применяется на производствах малой серийности. Способен формировать отверстия, имеющие диаметр от 0,18 до 0,75 см.
  3. Радиальный. Предназначается для обрабатывания больших заготовок из стали либо изделий, в которых нужно создать отверстия с центрами, располагающимися по дуге круга. Такая сверлильная машина характеризуется большим вылетом шпинделя.
  4. Координатный. Применение подобного устройства оправдано тогда, когда отверстия должны быть расположены в точности так же, как и на чертеже.
  5. Центровочный. Применяется для создания центровочных отверстий, располагающихся на торцевых участках сверлимых заготовок.
  6. Горизонтальная сверлильная машина. Разработана для создания глубоких отверстий.
  7. Многошпиндельная сверлильная машина. На аппаратах, которые имеют несколько шпинделей, возможно параллельно обрабатывать много отверстий, располагающихся вертикально, горизонтально, наклонно.
  8. Универсальная сверлильная установка. На ней возможно сверлить, точить, фрезеровать, шлифовать изделия.

сверлильная машина

Наиболее распространены вертикальные и горизонтальные станки. Сегодня множество станочных устройств для сверления оснащены системами ЧПУ, обеспечивающими повышение эффективности и высокоточное обрабатывание. Сверлильная машина с ЧПУ обыкновенно применяется на производствах крупной серийности.

Выделяется среди прочих сверлильное приспособление на магнитах, используемое для формирования отверстий в изделиях с крупными габаритами. Подобный аппарат оснащен особым основанием, устанавливается прямо на сверлимой заготовке, фиксируется на ней благодаря магнитному полю. Значимым плюсом считается то, что его возможно разместить как угодно.

сверлильная машина

Невзирая на то, что любая сверлильная установка может сверлить какие угодно изделия, для обработки древесины применяются специальные аппараты. Они могут формировать в дереве гнезда, пазы, устранять сучки.

Правила использования

Эксплуатация сверлильного мини станка может довести до травмы рабочего, если не следовать технике безопасности. Опасными считаются:



  • станочные компоненты, вращающиеся и перемещающиеся линейным образом;
  • части, проводящие ток;
  • сверлимые изделия, сверло, которое при плохом закреплении может вылететь из области обрабатывания.

Немалое значение для правильного функционирования станочного устройства и создания точных отверстий имеет сверло. Оно должно быть правильно наточено, подобрано соответственно с материалом обрабатываемого изделия. Когда переносной сверлильный станок осуществляет обрабатывание, сверло сильно разогревается. Из-за этого оно быстро изнашивается и может сломаться. Для минимизации вероятности поломки сверло охлаждают особыми средствами либо же обыкновенной водой.

Определенные особенности нужно учитывать, сверля отверстия глубиной более десяти радиусов применяемого сверла. В таком случае сверло нужно время от времени вытаскивать, убирать накопившиеся металлические опилки, способные привести к тому, что инструмент заклинит.

настольные сверлильные станки

Станок для сверления отверстий в трубах (либо иной сверлильный аппарат) несложен в освоении. Научиться работать на нем можно довольно быстро, посмотрев обучающие видео. Исключение представляют промышленные станочные устройства, которые отличаются массивностью, многофункциональностью, достаточно высокой стоимостью. Однако домашнему мастеру вовсе ни к чему использовать подобное оснащение. Лучше применять специальные бытовые станки, оптимальные для эксплуатации в условиях домашней мастерской.
