Устройство, предназначение, работа токарного станка по металлу

Создание множества разнообразных моделей станков, которые конструктивно отличаются друг от друга, дало возможность осуществить автоматизацию обрабатывания металлических изделий. Токарный станок по металлу считается наиболее популярным на данный момент устройством станочного типа. Возможно приобрести настольные станки. Они не так функциональны, как стандартные, однако с успехом используются домашними умельцами и частными мастерами. Различные их модели располагают отличающимися характеристиками.



элементы

Принцип работы

Токарное обрабатывание металлических деталей считается наиболее распространенной операцией, осуществляемой на производстве. Соответственно со статистическими данными, больше 60% всех металлических изделий обрабатывается с помощью данной технологической операции. Сегодня обычные устройства используются редко, их практически повсеместно заменили на агрегаты с ЧПУ, дающие возможность выполнять высокоточную обработку.

Ключевые технические характеристики токарного станка следующие:

  • наибольший допустимый радиус обтачиваемого изделия;
  • наибольшая дистанция промеж центров станочного устройства;
  • наибольший диаметр детали, фиксируемой над суппортным элементом для обрабатывания.

В пиноль задней бабки устанавливаются необходимые приспособления (развертки, сверлильные инструменты). Задняя бабка двигается по направляющим станины, останавливается в требуемом месте. Суппортный элемент располагается промеж задней и передней бабки. При обрабатывании каретка станет передвигаться по направляющим, перемещать резец продольно заготовке. Держатель резца выбирается при учете уровня нагрузки на режущий инструмент, материала изделия. Для несложной обработки обычно берутся одиночные держатели резца. На выпускаемых сегодня станочных агрегатах установлены резцовые головки. Это высокопрочные элементы, на которых возможно зафиксировать четыре режущих инструмента одновременно.

Устройство токарного станка по металлу таково, что он функционирует благодаря электрическому мотору, который оснащен ременным приводом из материала высокой плотности. Ремень объединяет движок и ступенчатый шкив. Натяжение ремня должно быть достаточным для производительной работы.

Типы станков

  1. Токарно-винторезные. Предоставляют возможность точить конусы, создавать разные типы нарезок. Считаются самыми универсальными устройствами. Почти не используются на крупносерийном производстве.
  2. Токарно-карусельные. Предназначаются для обрабатывания крупногабаритных изделий. Позволяют точить и растачивать цилиндры, конусы, выполнять подрезку торцов и прорезку углублений.
  3. Лоботокарные. Предназначаются для обрабатывания цилиндров, конусов, фасонов, чугунных/стальных дисков.
  4. Токарно-револьверные. Используются для обработки изделий, выполненных из калиброванного прутка. На таком оборудовании возможно точить, растачивать, сверлить, зенкеровать, развертывать детали. Кроме того, можно создавать нарезки посредством метчиков.
  5. Автоматы продольного точения. Применяются для производства мелкосерийных изделий из прутка, фасонного профиля. Позволяют точить медные, стальные заготовки. Конструкция токарного станка подобного типа такова, что он управляется посредством кулачковой системы и распределительных валов, установленных в станине.
  6. Многошпиндельные. Предназначаются для обрабатывания изделий из прутка, имеющего сечение в форме круга/шестигранника/квадрата. Дают возможность точить, подрезать, сверлить, растачивать, зенкеровать заготовки.
  7. Токарно-фрезерные. Особенность устройств такова, что они предоставляют возможность как точить, так и фрезеровать заготовки. Рабочее приспособление заменяется автоматически.

виды

Конструктивные элементы

Схема токарных станков разных моделей приблизительно одинакова.

Станина

Главным узлом станочного устройства считается станина, которая состоит из пары ребер, расположенных вертикально. Промеж них поперечно располагается несколько перекладин, которые делают статор неподвижным.

Основание размещено на ножках. Число ножек зависит от величины станины. Конструктивно они устроены так, что в них возможно помещать весь нужный инструмент.

станина




Поперечные станинные рейки, расположенные наверху, являются направляющими для перемещения по ним суппортного элемента, задней бабки. Сегодня нашли применение направляющие двух типов:

  • призматические (для передвижения суппортного элемента);
  • плоские (для перемещения задней бабки).

Передняя бабка

Узлы, располагающиеся в передней бабке, поддерживают и вращают обрабатываемое изделие. Тут же размещаются элементы, которые регулируют быстроту кручения заготовки. К ним причисляются:

  • шпиндель;
  • два подшипника;
  • шкив;
  • коробка скоростей.

Главным узлом передней бабки считается шпиндель. Справа от него имеется нарезка. К ней прикрепляются патроны, которые удерживают изделие. Шпиндель монтируется на пару подшипников. Точность токарной обработки зависит от его состояния.

передняя бабка

В передней бабке есть гитара сменных шестеренок, предназначающаяся для передачи кручения и вращающего момента с выходного вала коробки скоростей на вал коробки подач. Настройка суппортной подачи выполняется посредством подбора и перестановки разных колес с зубцами.

Задняя бабка

Этот элемент входит в основные узлы токарного станка. Он заключает в себе основание и держатель шпинделя.

Подвижный держатель перемещается по основанию под углом в 90 градусов к станочной оси, проходящей горизонтально. Благодаря этому возможно точить конусы. Через стенку бабки проходит вал, поворачиваемый рычагом, расположенным сзади станочного агрегата. Фиксация бабки на станине выполняется обыкновенными болтами.

Задняя бабка

Суппорт

Верх суппорта служит для фиксации режущих приспособлений, используемых при обрабатывании изделий. Так как суппортный элемент подвижен, резец передвигается туда, куда нужно рабочему.

При обрабатывании изделий большой длины суппортный ход по горизонтали станочного агрегата должен совпадать с длиной изделия. Продольно суппорт перемещается по салазкам, а поперечно – по вертикальным направляющим.

Эти направляющие необходимы для поворота суппорта. Они позволяют задавать угол размещения изделия относительно станочного фартука.

Суппорт

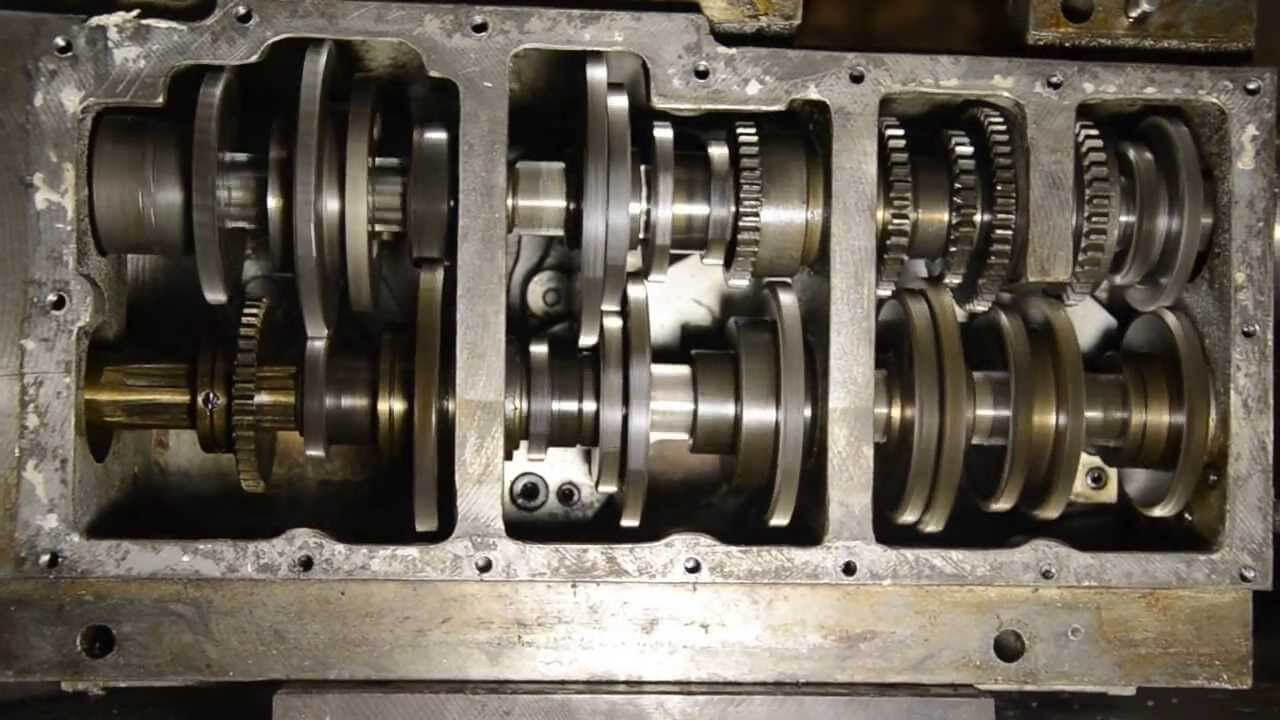

Коробка подач

От данного агрегата зависит, в какую сторону будет двигаться суппорт. Трензель, задающий направление, располагается в передней бабке. Управляется он при помощи внешних рукоятей. Кроме направления, возможно менять амплитуду перемещения. Для этого используются сменные шестеренки.

Коробка подач

Шпиндель

Шпиндельный корпус должен не прогибаться под действием:

  • массивных заготовок;
  • максимально натянутого ремня;
  • давления режущего инструмента.

Особенные требования выдвигаются к шейкам, устанавливаемым в подшипники. Их нужно шлифовать правильно и чисто.

Шпиндель является устойчивым благодаря подшипникам, узлу регулирования натяжения. К правому подшипнику шпиндельный узел прикрепляется при помощи втулки из бронзы. Ее наружная расточка такая же, как у гнезда передней бабки. На втулке есть сквозное отверстие и несколько надрезанных участков. Закрепляется она посредством гаек, которые накручены на ее концы с резьбой.

Шпиндель

Гитара

Соответственно с описанием токарного станка, данный узел служит для регулировки суппортной подачи, является набором сменных шестеренок. Гитара оснащена реверсом. В выпускаемых сегодня устройствах она не применяется.

Гитара

Фартук

Фартук приводит в движение станки, которые соединяют суппорт с зубчатой рейкой и винтом хода. Управляющие рукояти размещены на корпусе, что облегчает регулирование суппортного хода.

Фартук

Электрическое оснащение

Соответственно с устройством токарного станка, он функционирует благодаря электроприводу. Моторы, которыми оборудуются подобные агрегаты, бывают асинхронными либо функционирующими от постоянного электрического тока. Движки способны выдавать как одну, так и несколько скоростей вращения.

двигатель



Большая часть станочных агрегатов оснащается моторами с короткозамкнутым ротором. Для того чтобы передавать вращающий момент от мотора коробке скоростей, применяется ременная передача либо прямое соединение с валом.

Сегодня существуют устройства, у которых быстрота вращения шпинделя настраивается бесступенчато. Однако так как подобные станки чересчур массивные, они используются нечасто.

схема

Технология работы

Назначение и устройство токарных агрегатов таково, что они дают возможность применять резцовые, сверлильные, зенкеровочные, разверточные, метчиковые, плашковые, фасонные приспособления. Резцы используются чаще прочих инструментов, применяются для обрабатывания плоскостей, цилиндров, фасонов; создания нарезки.

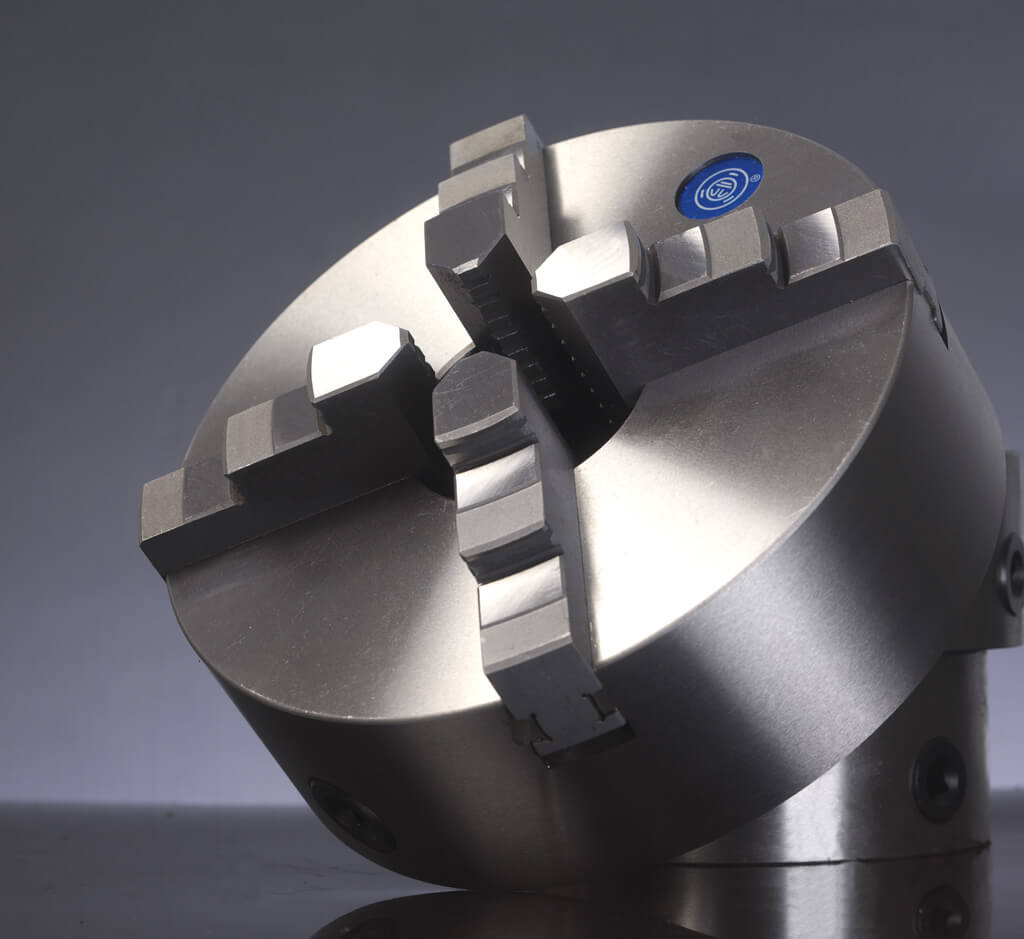

Для фиксации деталей применяются патроны. Устройство токарного патрона хорошо знакомо любому опытному рабочему. Обыкновенно используется самоцентрирующийся патрон с тремя кулачками, передвигающимися посредством диска. Последний располагает пазами, в которых есть кулачковые выступы и коническое колесо с зубцами. В зависимости от направления вращения диска, кулачки сближаются с центром либо отдаляются от него.

Говоря про устройство токарных станков, нельзя не упомянуть про специальные хомутики, передающие кручение от шпинделя к обрабатываемой детали, монтированной в центрах станочного агрегата. Хомутик устанавливают на обрабатываемое изделие и фиксируют винтом. Хвостовик упирается в палец патрона поводка.

Патроны-цанги используют обычно для фиксации холоднотянутого прутка. Патроны-мембраны используются для обработки деталей с высокоточным центрированием. Метод фиксации изделий подбирается при учете их величины, жесткости, точности обрабатывания.
