Классификация токарных резцов по металлу

Люди, осуществляющие обрабатывание металлических деталей с помощью резцов для токарного станка по металлу, продавцы инструментов отлично знают, на какие виды они делятся. Те же, кто изредка применяет токарные резцы по металлу, часто испытывают сложности в выборе подходящего варианта. Изучив представленную ниже информацию, вы сможете без особого труда выбрать подходящее для ваших нужд металлорежущее приспособление.




токарные резцы по металлу

Конструктивные особенности

Каждый токарный резец по металлу состоит из следующих основных частей:

  • державка. Предназначается для фиксирования на токарном устройстве;
  • рабочая головка. Применяется для обрабатывания детали.

Рабочая головка металлорежущего приспособления заключает в себе различные плоскости, кромки. Их угол затачивания зависим от показателей стали, из которой изготовлена деталь, типа обрабатывания. Державка резца для токарного станка по металлу обычно располагает квадратным либо прямоугольным сечением.

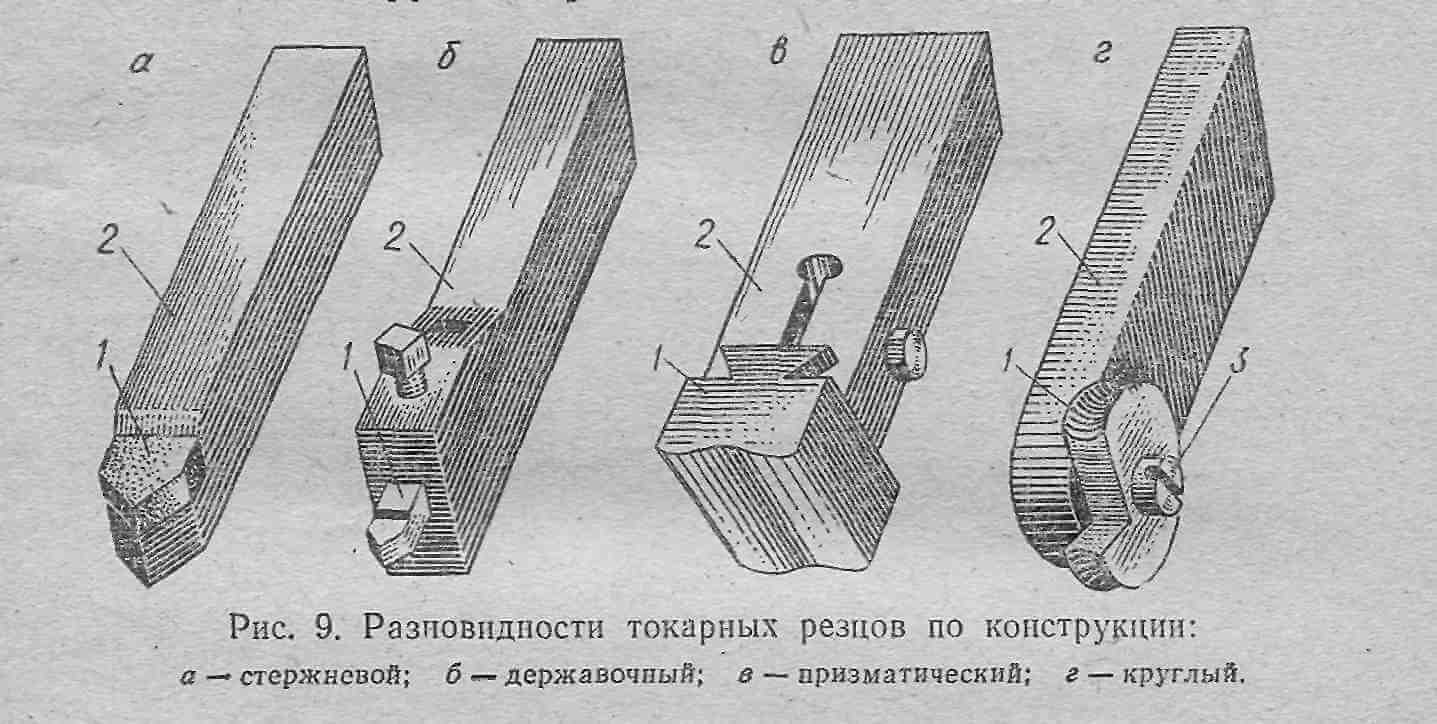

Конструктивно возможно выделить следующие типы резцов:

  1. Прямые. Державка и головка находятся либо на одной оси, либо на двух осях, которые лежат параллельно.
  2. Изогнутые. Державка обладает изогнутой формой.
  3. Отогнутые. Если взглянуть на верхнюю часть подобного инструмента, можно заметить, что его головка отогнута.
  4. Оттянутые. Головка имеет ширину поменьше, чем державка. Оси либо совпадают, или сдвинуты относительно друг друга.

виды токарных резцов

Разновидности

Классификация токарных резцов регламентирована правилами определенного стандарта. Соответственно с его требованиями, данные приспособления делятся на такие группы:

  1. Цельные. Сделаны целиком из легированной стали. Бывают приспособления, которые делаются из инструментальной стали, однако они нечасто применяются.
  2. Приспособления, на рабочий элемент которых напаяны твердосплавные пластины для токарных резцов. Наиболее распространены в настоящее время.
  3. Токарные резцы со сменными пластинами из твердых сплавов. Пластинки крепятся на головке особыми винтами, прижимными приспособлениями. Применяются они не так часто, как модели иных видов.

Кроме того, приспособления отличаются по направлению подачи. Они могут быть:

  • Левыми. Подача идет вправо. Если положить наверх инструмента левую руку, режущая кромка окажется около большого пальца, который отогнут.
  • Правыми. Применяются чаще всего, подача идет влево.

классификация токарных резцов

Виды и назначение токарных резцов образуют следующую классификацию:

  • проведение чистового обрабатывания изделия;
  • черновая обработка (обдирка);
  • получистовая обработка;
  • исполнение операций, которые требуют высокой точности.

Из какой бы категории ни был металлорежущий инструмент, его пластины делаются из твердосплавных материалов: ВК8, Т5К10, Т15К6. Изредка используется Т30К4. Сейчас существует множество видов токарных резцов.

Прямые проходные

Резцы токарные проходные обладают тем же назначением, что и у отогнутого варианта, но срезать фаски лучше иным приспособлением. Обычно ими осуществляют обрабатывание наружных поверхностей деталей из стали.

типы токарных резцов




Размеры, точнее, их державки, могут быть такими:

  • 25×16 мм – прямоугольник;
  • 25×25 – квадрат (данные модели применяются для проведения особых операций).

[flat_ab id=”18″]

Отогнутые проходные

Эти виды токарных резцов, рабочая головка которых может являться отогнутой влево/вправо, применяют для обрабатывания торцов деталей. Кроме того, посредством их возможно срезать фаски.

Державки обладают типоразмерами:

  • 16×10 – учебные устройства;
  • 20×12 – нестандартный типоразмер;
  • 25×16 – самый часто используемый размер;
  • 32×20;
  • 40×25 – с державкой этого типоразмера производятся обыкновенно под заказ, их почти нереально купить в магазине.

типы токарных резцов

Все требования к токарным механическим резцам прописаны в государственном стандарте 18877-73.

Упорные проходные

Данные типы токарных резцов могут располагать прямой либо отогнутой головкой, однако эта особенность конструкции не учитывается в маркировке. Их называют просто упорными проходными.

Это приспособление, с помощью которого на станке проводится обрабатывание поверхности цилиндрических металлических деталей, является самым популярным видом режущего оснащения. Конструкция дает возможность за 1 проход убирать с заготовки большое количество металлических излишков. Обрабатывание осуществляется вдоль оси вращения детали.

типы токарных резцов

Державки упорных токарных проходных резцов располагают типоразмерами:

  • 16×10;
  • 20×12;
  • 25×16;
  • 32×20;
  • 40×25

Отогнутые подрезные

По виду похож на проходной, однако имеет иную форму режущей пластинки (треугольник). Посредством подобных инструментов выполняют обработку деталей по направлению, которое является перпендикулярным оси вращения. Кроме отогнутых, существуют упорные подрезные приспособления, но они применяются редко.

токарные резцы по металлу

Типоразмеры державок таковы:





  • 16×10;
  • 25×16;
  • 32×20

Отрезные

Резец токарный отрезной весьма распространен в настоящее время. Соответственно с собственным наименованием, он применяется для того, чтобы отрезать детали под углом в 90 градусов. Также посредством его делают канавки разной глубины. Понять, что перед вами отрезной инструмент, довольно легко. Он имеет тонкую ножку с напаянной на нее твердосплавной пластинкой.

токарные резцы по металлу

В зависимости от конструкции, выделяют лево- и правосторонние отрезные приспособления. Различать их несложно. Нужно перевернуть инструмент режущей пластинкой вниз и взглянуть, с какой стороны находится ножка.

Типоразмеры державки следующие:

  • 16×10 – учебное оборудование;
  • 20×12;
  • 20×16 – наиболее распространен;
  • 40×25

Резьбонарезные для внешней резьбы

Предназначение этих приспособлений – нарезать резьбу на внешней стороне детали. Обычно делают метрическую резьбу, однако если поменять заточку, возможно создать резьбу иного типа.

Режущая пластинка, которая устанавливается на данном инструменте, обладает формой копья. Материалы токарных резцов – твердые сплавы.

токарные резцы по металлу

Резьбонарезные для внутренней резьбы

Данным инструментом возможно сделать резьбу лишь в крупном отверстии. Связано это с особенностями конструкции. По виду он похож на расточное приспособление для обрабатывания глухих отверстий. Однако путать эти инструменты нельзя. Они значительно различаются.

Размеры державки:

  • 16x16x150;
  • 20x20x200;
  • 25x25x300

Державка обладает сечением в форме квадрата. Типоразмеры возможно установить по первым двум числам в маркировке. 3 число – величина державки. От нее зависима глубина, на которую возможно выполнить нарезку резьбы во внутреннем отверстии.

токарные резцы по металлу

Эти инструменты возможно применять лишь на устройствах, оборудованных гитарой (специальное приспособление).

Расточные для глухих отверстий

Пластинка обладает формой треугольника. Предназначение – обрабатывание глухих отверстий. Рабочая головка отогнута.

Типоразмеры:



  • 16x16x170;
  • 20x20x200;
  • 25x25x300

токарные резцы по металлу

Наибольший радиус отверстия, которое возможно обработать посредством расточного резца, зависим от величины державки.

Расточные для сквозных отверстий

Инструменты предназначаются для обрабатывания сквозных отверстий, которые созданы при просверливании. Глубина отверстия, которое возможно создать на устройстве, зависит от величины державки. Слой материала, снимаемый во время проведения операции, примерно равняется отгибу головки.

токарные резцы по металлу

Сегодня в магазинах есть расточные инструменты таких размеров:

  • 16x16x170;
  • 20x20x200;
  • 25x25x300

Сборные

Когда речь идет об основных видах токарных инструментов, нужно обязательно упомянуть о сборных. Они считаются универсальными, потому как могут быть оборудованы режущими пластинками разного предназначения. К примеру, фиксируя на одной державке режущие пластинки разного вида, возможно получить инструменты для обрабатывания на устройстве металлических деталей под разнообразными углами.

токарные резцы по металлу

Обычно сборные резцы используются на устройствах с числовым программным управлением либо на особом оборудовании. Они предназначаются для точения контуров, растачивания глухих и сквозных отверстий, иных токарных работ.

Выбирая инструмент, с помощью которого будет осуществляться обработка металлических деталей на специальном устройстве, нужно особое внимание обращать на элементы токарного резца. Державка и рабочая головка – важнейшие части режущего приспособления. От них зависит, насколько качественно будет выполнено обрабатывание стальной заготовки, отверстия какого размера получится сделать. Если неправильно выбрать рабочий инструмент, можно столкнуться с различными сложностями при обработке металлической детали. Рекомендуется изучить классификацию, понять, для чего предназначается то или иное изделие. На основе полученных знаний вы сможете сделать правильный выбор металлорежущего приспособления.

Скачать ГОСТ

Скачать ГОСТ 18879-73 “Резцы токарные проходные упорные”

Скачать ГОСТ 18877-73 “Резцы токарные проходные отогнутые с пластинами из твердого сплава. Конструкция и размеры”

Скачать ГОСТ 18878-73 “Резцы токарные проходные прямые с пластинами из твердого сплава. Конструкция и размеры”

Скачать ГОСТ 18882-73 “Резцы токарные расточные с пластинами из твердого сплава для обработки сквозных отверстий. Конструкция и размеры”

Скачать ГОСТ 18883-73 “Резцы токарные расточные с пластинами из твердого сплава для обработки глухих отверстий. Конструкция и размеры”

Скачать ГОСТ 18884-73 “Резцы токарные отрезные с пластинами из твердого сплава. Конструкция и размеры”

Скачать ГОСТ 18885-73 “Резцы токарные резьбовые с пластинами из твердого сплава. Конструкция и размеры”
