Особенности и характеристики центровочных сверл по металлу

Во время сверления часто возникает необходимость в создании ровных отверстий именно в тех местах, где это нужно. Технология производства отдельных деталей при отклонении координат отверстия предполагает браковку. Естественно, что это материальные траты. Поэтому перед началом сверления обрабатываемую деталь центруют. Именно для этих целей служит центровочное сверло. Далее особенности конструкции и применения этого инструмента.

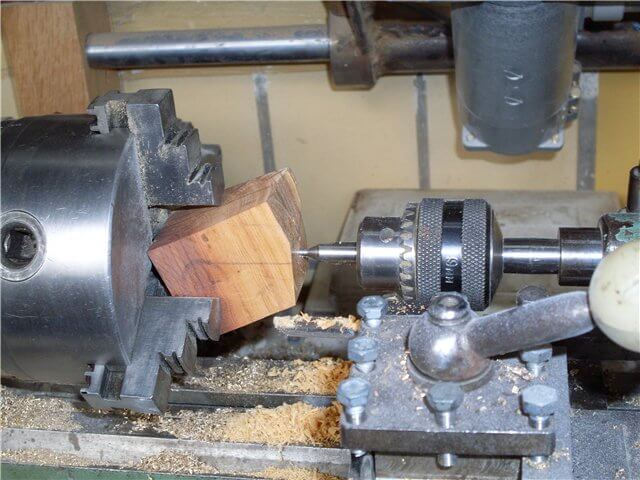

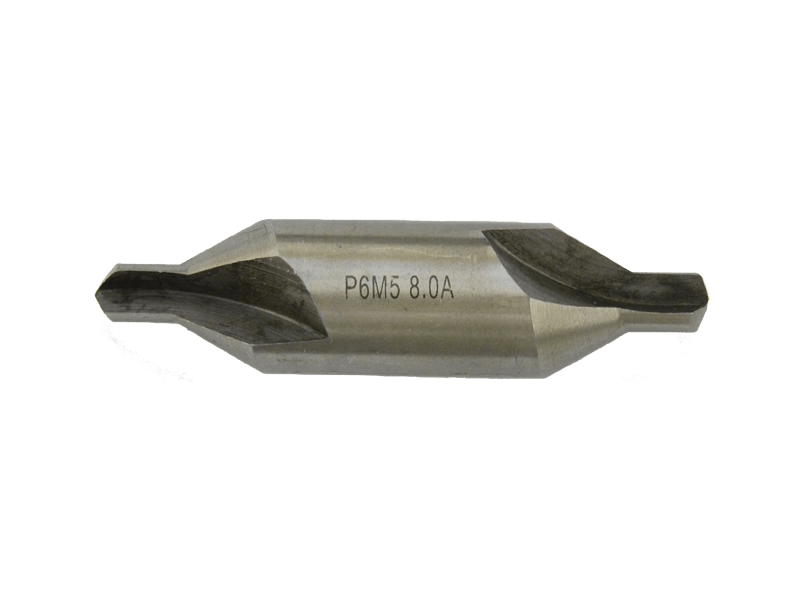

Центровочное сверло причисляется к многофункциональным приспособлениям. Посредством его возможно формировать отверстия в заготовках из разных металлов (чугунных, стальных, металлокерамических). Эти отверстия предназначаются для последующего обрабатывания деталей при их закреплении в центрах станочных устройств.

Изготовление, ключевые характеристики

Центровочное сверло является изделием, которое обычно применяется промышленными компаниями, использующими устройства для резания и фрезерования. Его изготовление регулируется ГОСТ 14952-75. Отверстия, создаваемые посредством таких сверл, имеют ось, расположенную под углом в 90 градусов относительно обрабатываемой детали. Стоит сказать, что никакой иной инструмент не дает возможности получить настолько точные и качественные отверстия.

При применении центровочного сверла шанс допустить неточность при обрабатывании значительно уменьшается. ГОСТ 14952-75 заключает в себе множество радиусов от 0,25 до 5 миллиметров. Возможно выделить четыре вида подобных инструментов:

• Тип A. Позволяет формировать центровые отверстия, конусность которых равняется шестидесяти градусам.
• Тип B. Используется, чтобы выполнять отверстия с конусом-предохранителем на рабочей области. Разворотный угол равен ста двадцати градусам.
• Тип C. С его помощью создают центровые отверстия без конуса-предохранителя. Разворотный угол составляет семьдесят пять градусов.
• Тип R. Образующие поверхности отверстий выглядят дугообразно.

Сверла по металлу любого из перечисленных видов производятся в 2 вариантах: с радиусом главного режущего элемента до 0,4 мм (1 группа) и больше 0,4 мм (2 группа). При применении центрового сверла первой группы стенки отверстия получаются менее шероховатыми, чем при использовании приспособления второй группы. Это означает, что выбирать сверлильный инструмент нужно, учитывая то, насколько шероховатыми должны быть стенки.

Установить, какого вида приспособление вы используете, возможно по маркировке. Ее расшифровка содержится в ГОСТ 14952-75.

Требования

Инструменты, предназначающиеся для создания центровых отверстий, производятся из быстрорежущего металла. Соответственно с правилами ГОСТ, он должен обеспечивать такие характеристики твердости рабочей области сверла:

• 63-65 HRC (до 0,315 см);
• 63-66 HRC (свыше 0,315 см).

Кобальтовые и ванадиевые изделия должны располагать твердостью, которая хотя бы на 1 выше перечисленных показателей.

Сверла центровочные могут располагать отклонениями размера, пределы которых прописаны в ГОСТ 14952-75:

• диаметр больше 0,5 см – +0,015 см;
• 0,25-0,5 – +0,012;
• 0,08-0,25 – +0,01;
• менее 0,08 см – +0,005.

В ГОСТ перечисляются требования к поверхностям инструмента. Они не должны иметь трещинок, забоин, быть побежалого цвета.

Кроме того, в ГОСТ 14952-75 прописаны критерии списания приспособлений для центровки. Если диаметр меньше 0,315 см, списание происходит при поломке. Если диаметр выше 0,4 см, сверло списывают при изношенности задней части, прописанной в специальных таблицах.

Проверка качества

Центровочные сверла, как и центровые фрезы, причисляются к профессиональному инструментарию. Ввиду этого их эксплуатационные показатели нужно тщательно проверять.

Значимой стадией проверки качества приспособления считается контроль работоспособности. Он осуществляется на особых образцах, произведенных из стали 45, которая имеет твердость 187-207 HB. При тестировании инструмента выполняется его сравнение со сверлом, жесткость и точность которого известна.

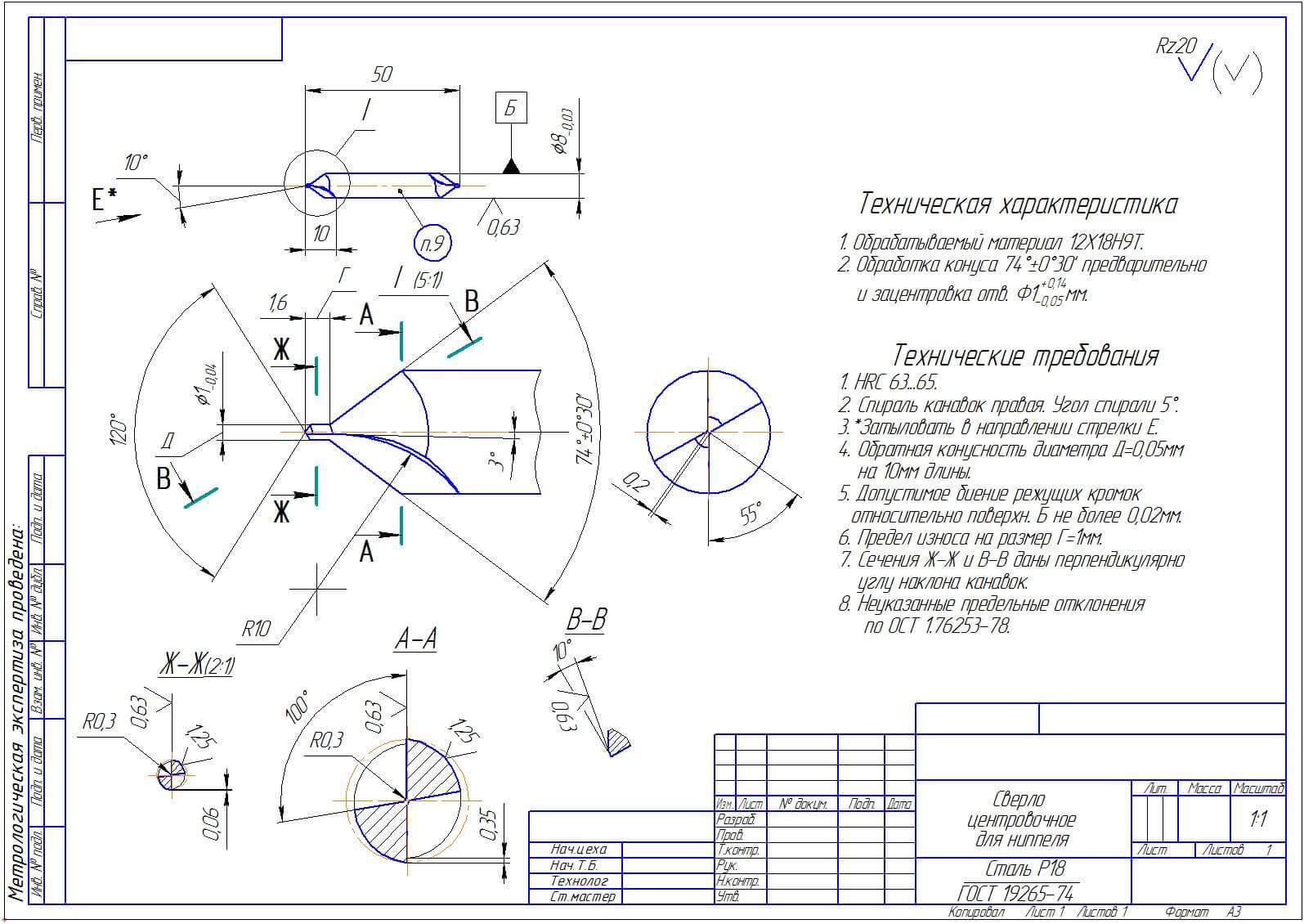

Центровочное сверло, по завершении проверки в обрабатывании металла, не должно иметь на собственной рабочей части выкрашивающиеся области. Профессионалы, осуществляющие тесты, определяют, возможно ли использовать приспособление для последующего обрабатывания. Для этого применяется увеличительная лупа, измерительное устройство, предназначающееся для сравнения геометрии проверяемого изделия со значениями, прописанными на схеме. Возможны такие погрешности:

• на взаимное положение поверхностей сверла и геометрические показатели – 25 процентов от размера допуска, прописанного на схеме;
• на угловые показатели инструмента – 35 процентов.

Порядок контроля качества изделия указан в ГОСТ.

Центровые сверла проходят проверку на шероховатость. Для этого выполняется их сравнение с эталоном. При тестах необходимо применять смазку-охладитель, состоящую из 5% раствора-эмульсии.

Интервалы проведения периодических тестов таковы:

• на безотказную наработку – 2 раза в год;
• на среднюю наработку до отказа – раз в 3 года.

Применение в бытовых условиях

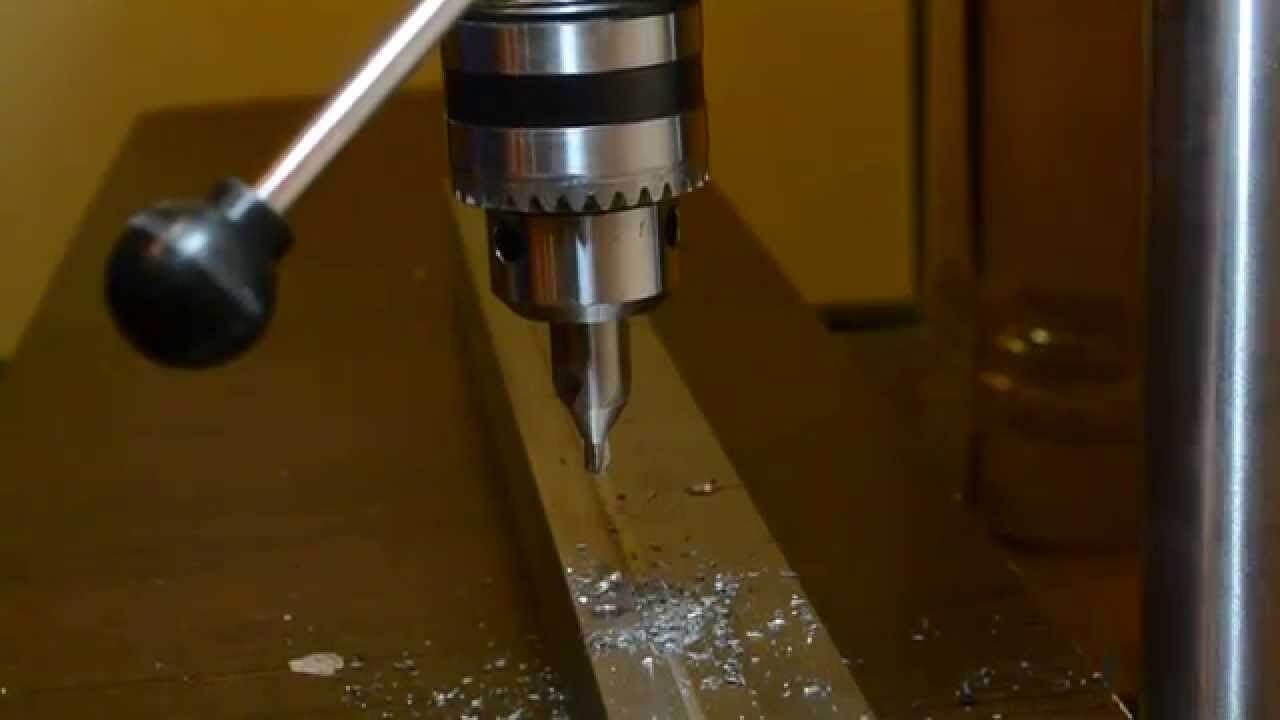

Невзирая на то, что центровые инструменты считаются профессиональными, множество домашних мастеров успешно их применяют. Распространены подобные приспособления среди радиолюбителей, нередко сверлящих отверстия малого размера в печатных платах. Располагая повышенной жесткостью, центровые инструменты отлично подходят для подобных работ.

В бытовых условиях применяются в основном приспособления, диаметр которых равен 0,05-0,08 см. Обусловлено это тем фактом, что маленький режущий элемент дает возможность с большой эффективностью разрешать множество бытовых задач.

Одной из процедур, которую осуществляют посредством сверла для центровки, считается высверливание шурупных, винтовых элементов. Зачастую их нереально открутить обыкновенной отверткой. Посредством сверла головки шурупов/винтов высверливаются, после чего без труда откручиваются. Особенно легко осуществить высверливание, если части крепежа располагают прорезями для крестовых отверток. Если же прорези предназначаются для прямых отверток, нужно выполнить наклон головки для обозначения участка входа сверлильного инструмента.

Каждый домашний мастер может без проблем купить центровое сверло какого угодно размера. В настоящее время в магазинах представлено множество разновидностей сверлильных инструментов, как российских, так и импортных.

Если ознакомиться с отзывами домашних умельцев, становится очевидно, что наиболее распространены изделия от компании «Дормер». Данные сверла высококачественны, надежны, располагают продолжительным эксплуатационным периодом.

Центровые сверла Dormer производятся из быстрорежущего металла. Кроме того, они проходят особую термообработку, обеспечивающую максимальную твердость приспособления. После прохождения всех технологических процедур создается изделие, которым возможно легко просверливать твердые материалы, к примеру, нержавейку.

В сталь, из которой делаются центровые инструменты Dormer, изготовитель добавляет кобальт. Это дает возможность режущему элементу оставаться твердым даже в высокотемпературных условиях. Износоустойчивость изделий «Дормер» очень высокая. Недаром на сверла этой марки дается такая продолжительная гарантия.

Значимой характеристикой инструментов Dormer считается то, что они способны самоцентроваться. Благодаря этому можно создавать отверстия, имеющие высокую точность расположения. Как и прочие изготовители, фирма «Дормер» производит центровые приспособления разного размера.

Преимущества

Плюсы использования центровочных приспособлений неоспоримы. Они таковы:

• при смене пластинки сверло имеет небольшое отклонение осей (до 0,005 сантиметра) и радиальное биение (до 0,002 сантиметра);
• минимизация продолжительности настройки оснащения;
• исключение необходимости перетачивания инструментов;
• способствование увеличению срока эксплуатации.

Если вас до сих пор мучают сомнения, какое сверло приобрести, загляните в государственный стандарт. Там вы точно найдете информацию, которая поможет правильно выбрать изделие, оптимально подходящее для выполнения поставленных вами задач.

Цена изделия зависима от его размера и вида. Стоимость таких инструментов значительно варьируется. Например A-сверло стоит примерно двадцать восемь рублей. Если же говорить о приспособлениях, часто применяющихся в домашних условиях, то цена находится в диапазоне от двадцати трех до четырехсот восьмидесяти шести рублей.
